アリ型プレートとアルカスイスがリバーシブルになったマウントプレート

MILTOL リバーシブルマウントプレート KF-RM

|       |   |
MILTOL リバーシブルマウントプレート KF-RM

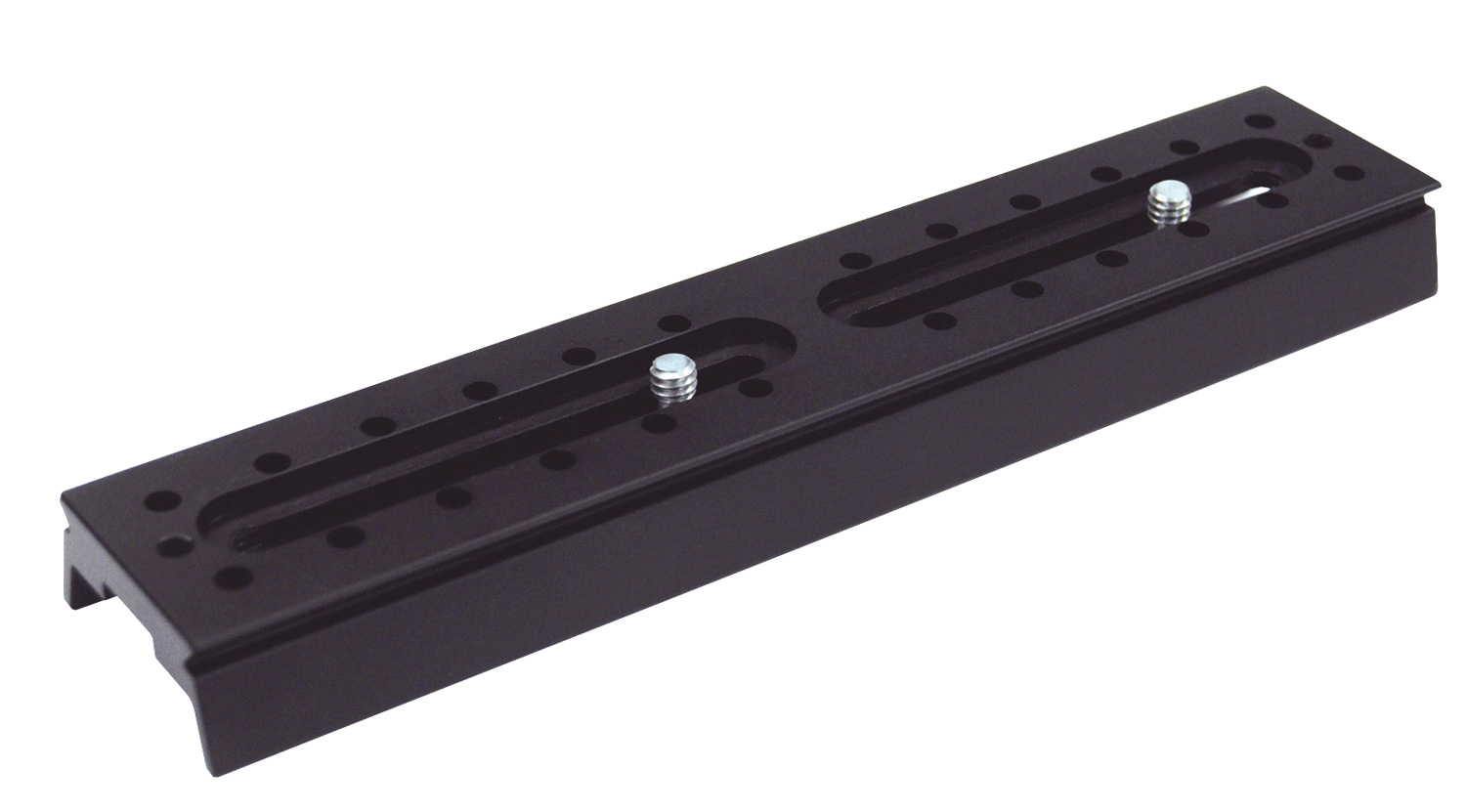

[画像をクリックすると拡大します]

アリ型プレートとアルカスイスがリバーシブルになったマウントプレートです。

当社製品のMILTOL、NEWスカイエクスプローラー、スカイメモSなど、各種製品に幅広く活用できます。





JAN:4961607141151

希望小売価格:¥6,000(税別)


組み込み固定ネジサイズ U1/4
サイズ 200×19×43.8mm
重量 170g
付属品 六角ボルト×4、六角レンチ×1

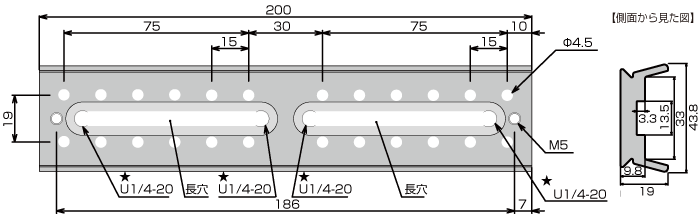

【各部名称とサイズ】





■アリ型として使用する場合

プレートを側面から見たときに右記のようになるようにセットします。



●組み込み固定ネジを使用する場合
組み込み固定ネジを、レンズの三脚座にある三脚ネジ穴にねじ込み固定します。固定されましたらアリ溝雲台ににさしこみ、雲台にある固定ネジを使用し固定します。




●六角ボルトを使用する場合
まずは、リバーシブルマウントプレートにある組み込み固定ネジを外します。
リバーシブルマウントプレートにはφ 4.5 の穴が24 個ありますので、レンズの三脚座にある穴に合わせて、六角ボルトを4本 付属の六角レンチを使用し固定します。
固定されましたらアリ溝雲台にさしこみ、雲台にある固定ネジを使用し固定します。




■アルカスイスとして使用する場合

プレートを側面から見たときに右記のようになるようにセットします。



●組み込み固定ネジを使用する場合
まずは、リバーシブルプレートにある組み込み固定ネジをはずし、マウントを裏返して再度取り付けてください。組み込み固定ネジを、レンズの三脚座にある三脚ネジ穴にねじ込み固定します。固定されましたらアルカスイス雲台ににさしこみ、雲台にある固定ネジを使用し固定します。



【もっと詳しく知りたい方に】

マニュアル(PDF)がダウンロードできます。操作方法や注意事項など、詳しい情報が知りたいときはご利用ください。

» MILTOL リバーシブルマウントプレート KF-RM 取扱説明書(1.0MB)
