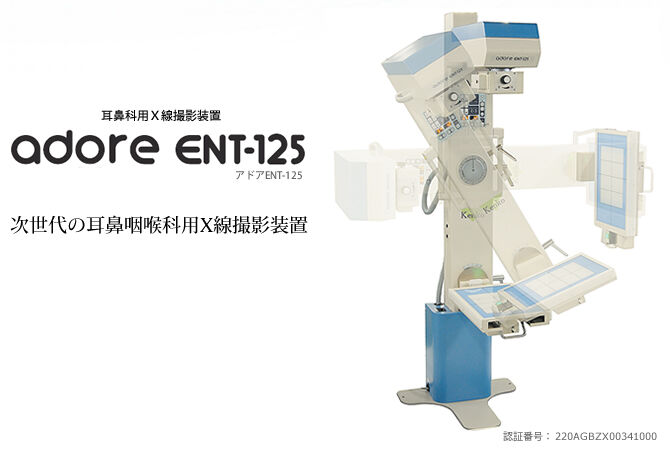

次世代の耳鼻科用X線撮影装置

adore ENT-125

次世代の耳鼻咽喉科用X線撮影装置

ケンコー・トキナーイメージングは、耳鼻咽喉科専用X線撮影装置を長年にわたり研究、開発してきました。
撮影現場で求められる操作性と機能を徹底的に取り入れた次世代の装置が、adore ENT-125 です。


特長

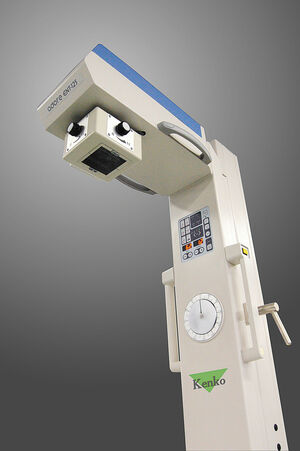

操作パネル一体型 直感的でわかりやすいアイコン操作パネル

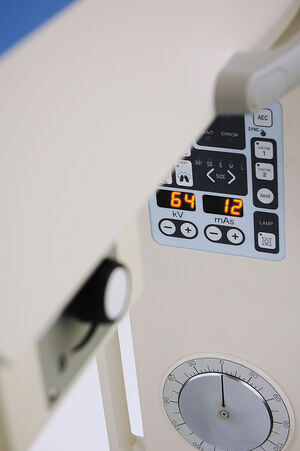

撮影条件を設定する操作パネルはCアームにあり、患者さんをケアしながら設定できます。

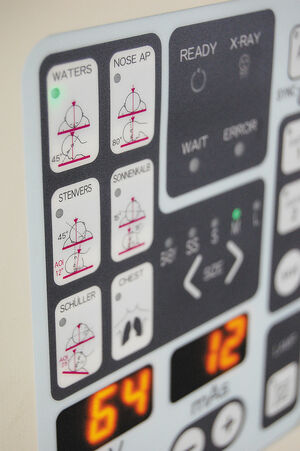

耳鼻科領域特有の各撮影法の詳細が表示されたアイコンボタンを選択し、さらに患者さんのサイズを5段階から選択すれば適切な撮影条件が自動的に設定されます。設定されたkV 、mAs値は表示され、任意に変更することも可能です。


また、お好みの撮影条件(kV, mAs の組み合わせ)を2 種類登録できるカスタムメモリ機能も備えています。もちろん、マニュアルでの撮影条件設定も可能です。


耳鼻科の撮影に便利な、回転撮影台

撮影台は角度を自由に調整できるようになっており、X線を斜入させる撮影法の場合に便利です。撮影台は六切り(8×10インチ)サイズに対応しており、カセッテは簡単に挿入・取り出しできるようになっています。
また、独自の撮影台回転機能を搭載しており、フィルムを縦使い、横使いの両方に対応できます。なお、撮影台の回転に伴って内蔵されているグリッドも同時に回転するため、CR カセッテの向きによってグリッドの方向とCR読み取り方向が一致する場合に起こるモアレ現象の心配がありません。

設置場所を選ばない徹底した省スペース設計

adoreENT-125は1,500×1,500×2,100(H)mmの非常に小さなX線撮影室で全ての撮影が可能です。X線撮影室の外には、小さなステータスインジケータおよび照射ボタンの設置のみで、邪魔になりません。
また、ご希望にあわせて撮影ブースのご提案もいたします。


ニ分割撮影機能

1枚のフィルムにニ分割撮影する機能を搭載。フィルム撮影の場合に左右比較をするのに便利です。

高出力・高効率でシャープな画質

高出力・高効率のX線発生装置で、シャープな画質を実現。
独自のインバータ制御技術により、リップルの少ない安定した管電圧・管電流を実現。X線画像形成に寄与しない無駄なX線の発生を抑え、短時間・低被曝で効率の良いX線撮影が行えます。
adore ENT-125 は、コンパクトなボディにもかかわらず、高出力固定陽極X線管を搭載。
200V仕様では、最高管電圧125kV、最高管電流40mAで、あらゆる被写体に対応できます。

仕様

共通仕様

X線発生器 インバータ制御システム
SID 1,000 mm
X線管球 陽極:固定
焦点の呼び:1.2
撮影サイズ 六切り(8×10インチ)
大角(14×14インチ):胸部カセッテホルダ使用時
撮影台 縦横両方向撮影可能(撮影台回転機能)
二分割撮影可能
胸部カセッテホルダ取付け可能
撮影条件 6種類の撮影手技プリセット×5サイズ
カスタム設定:2種類
最低設置スペース 1,500 × 1,500 × 2,100(H)mm


電源仕様

電源入力100V仕様200V仕様
単相交流 100V 単相交流 200V
50/60Hz 50/60Hz
3.0kVA ( 短時間 ) 4.0kVA ( 短時間 )
最大管電圧 125kV 125kV
最大管電流 30mA 40mA
管電流時間積 0.6〜63mAs 0.6〜63mAs

【薬事認証番号】220AGBZX00341000 【販売名】耳鼻科用 X 線撮影装置 adore ENT-125

撮影方法

それぞれの撮影法において患者さまの姿勢負担を軽減するポジショニングが可能

■シュラー法
■ウォータース法
■ゾンネンカルプ法
■前頭洞位法

■軸位法
■ステンバース法

オプション

胸部撮影用カセッテホルダ

フィルム・CRカセッテ対応撮影台にワンタッチでセットできる、大角(14×14インチ)サイズカセッテ対応カセッテホルダです。


撮影ブースのご提案

adore ENT-125 は非常に小さなX線撮影室で全ての撮影が可能です。限りある診察スペースを犠牲にしないコンパクトなX線撮影ブースもご用意しております。設計から設置までご希望にあった機能、サイズをご提案させていただきます。
(標準仕様:1,500(幅)×1,500(奥行)×2,100(高さ)mm1.5mm鉛当量)
