ケンコー・トキナーガラス非球面レンズ

4つの特徴

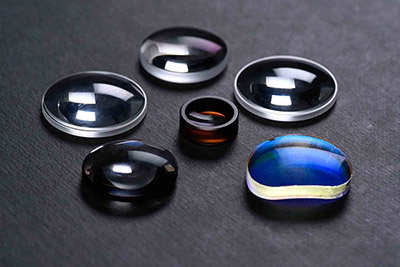

1少量多品種に対応

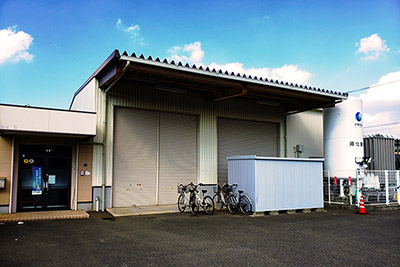

少数精鋭のコンパクトな工場のため、成形に特化した生産をしています。小回りの利いた段取りが可能で、効率よく様々な品種を日々生産しております。
例）30個 / 年のご注文にも対応

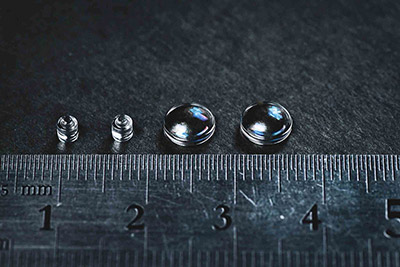

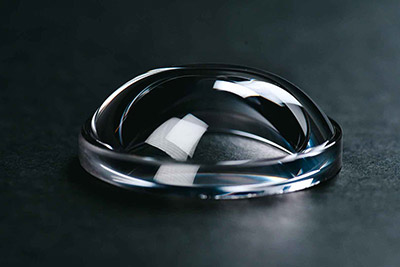

2φ1〜φ60までの幅広いサイズに対応

作業者の技量が高いため、成形の段取替え、再調整が早く、様々な形状を生産しています。

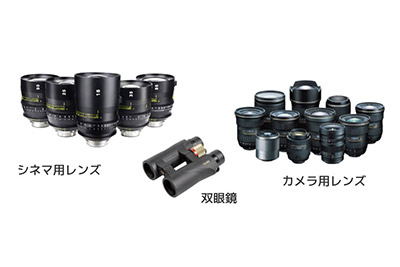

3幅広い製品に使用されております

高度成形技術と美麗外観を提供し、信頼を得ております。

4難硝材でも生産実績があります

S-FPL系の硝材、成形用硝材でなくても、成形可能温度（屈伏点=600°）以下であれば対応できる形状もございます。

研削・研磨非球面レンズとの費用比較

	他社（研削・研磨）	ケンコー・トキナー（金型成形）
価格	研削・研磨非球面レンズ5枚 ≒ 金型1個 + 非球面レンズ5枚
市場	レーザー機器、産業機器	画像機器、照明機器、検査機器
納期	2ヶ月〜	試作4〜5ヶ月

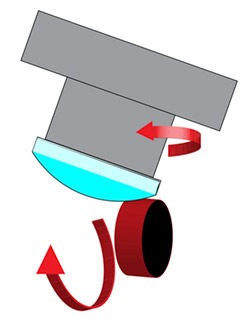

設備	コンピュータ制御により精密研磨粘弾性磁性流体研磨（MRF）	モールドプレス成形過程

正式図面が完成していなくても、大きさ、形状、ガラスの種類、ご希望数量等ご提示ください。構想段階からご相談いただき、弊社より概略の金額、また予算に合わせた実現可能な形状、代案をご提案させていただきます。

非球面レンズとは？

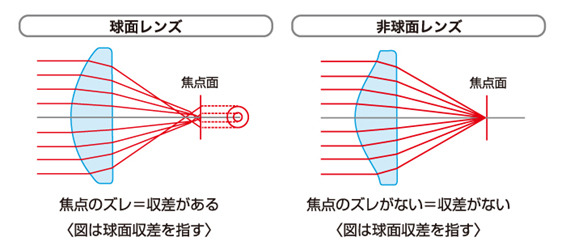

非球面レンズとは、球面や平面でない複雑な曲面でできているレンズのことです。
複数の球面レンズを使って小さくしていた収差を、非球面レンズは1枚で無くすことができるため、製品を軽く、コンパクトにしつつ、透過率の低下や着色が発生せず、周辺までシャープな像を得ることができます。

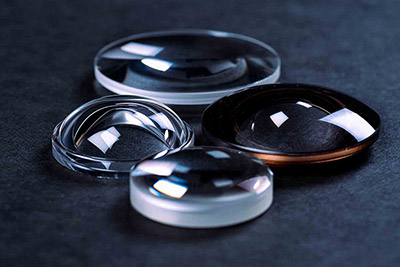

ケンコー・トキナーのガラス非球面レンズ

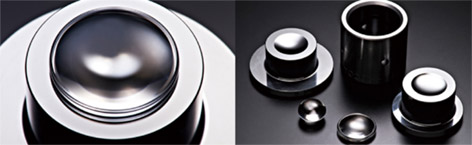

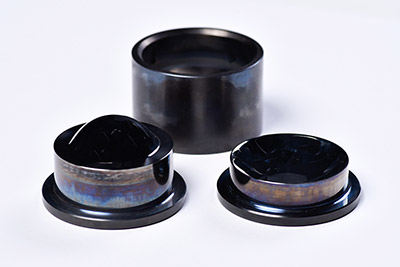

ガラス非球面レンズは形状が複雑なため、球面レンズのように研磨での生産が難しく、非球面形状に加工した金型（モールド）にガラス材料を入れ、加熱（軟化）・プレス成形する「モールド成形」という方法で生産しています。

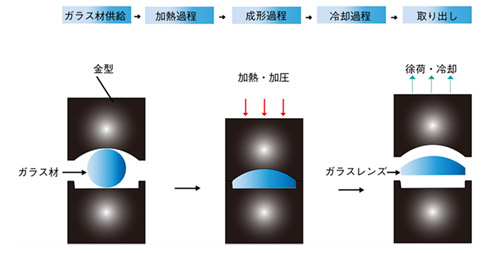

生産工程

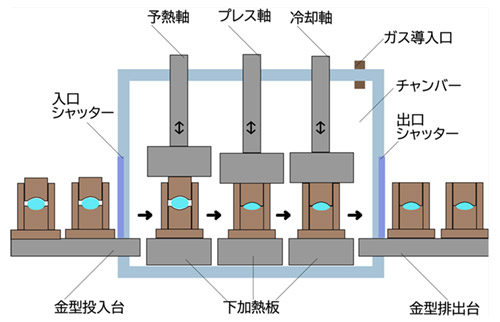

連続成形機による『ガラスモールド非球面・成形機イメージ』※加熱・加圧・冷却工程を同時に進行させることで、効率よく量産できます。

品質保証

ケンコー・トキナーは、常に最高の品質を提供いたします。

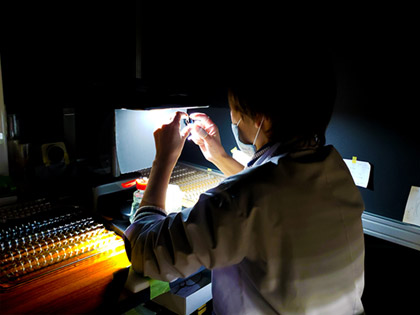

ガラスモールド非球面レンズの生産はとても繊細です。材料ロットの違い、成形機との相性だけでなく、その日の天気すらも精度に影響を与えることがあります。
そんな些細な変化も見逃さない熟練した職人たちによって、0.001mmの精度は作り出されます。

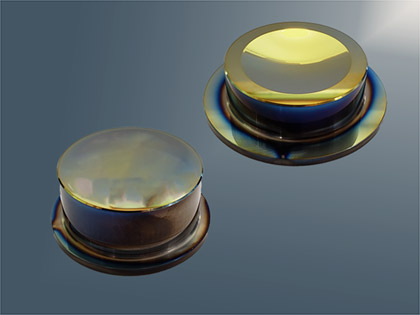

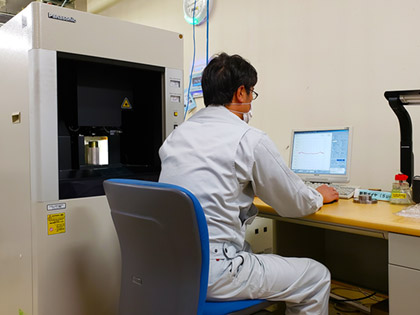

そして金型加工技術と成形技術、どちらも欠かすことができません。ケンコー・トキナーではどちらも自社で保有し、その技術によって生み出された精度は、最新の測定機によって保証されます。弊社では業界標準とされる三次元測定機（UA3P）を２台保有しております。
