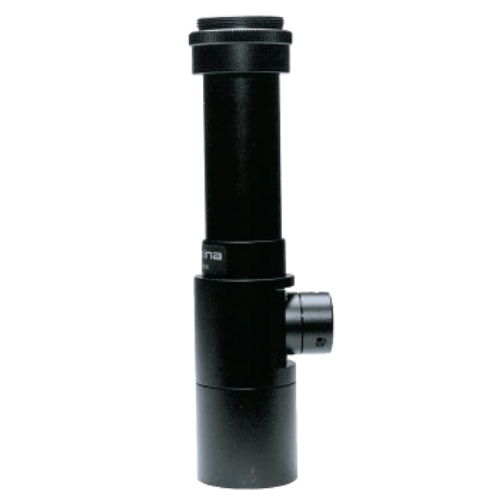

近赤外撮影用 テレセントリックレンズ
【特長】
●近赤外波長コート@1100nmを中心に高い透過率を実現した
テレセントリックレンズ
●赤外カメラとSWIR光源との組み合わせで、高倍率観察が可能に
【使用用途例】
●シリコンウェハーやICチップなどの半導体デバイスの内部観察
●ソーラーパネルやLCDなどの電気・電子部品の非破壊検査
●ウェハーやフリップボンダー用位置決め
<同軸タイプ>
※特注にてストレートタイプ対応いたします
近赤外撮影用 テレセントリックレンズ
【特長】
●近赤外波長コート@1100nmを中心に高い透過率を実現した
テレセントリックレンズ
●赤外カメラとSWIR光源との組み合わせで、高倍率観察が可能に
【使用用途例】
●シリコンウェハーやICチップなどの半導体デバイスの内部観察
●ソーラーパネルやLCDなどの電気・電子部品の非破壊検査
●ウェハーやフリップボンダー用位置決め
<同軸タイプ>
※特注にてストレートタイプ対応いたします
倍 率 | 2倍 |
---|---|
W.D. | 65mm |
N.A. | 0.1 |
分解能 940nm | 5.7μm |
被写界深度 940nm | 0.2μm |
有効Fno |
10 |
適合カメラ |
1.1インチ |
TVディストーション | 0.98% |
全 長 | 131mm |
マウント | Cマウント |
先端径 | Φ29mm |
質 量 | 127g |
