波長可変型光源はハロゲンを主光源とし、出力する波長を選択して照射できる新しいタイプの光源です。本製品では波長の選択にLVF (Linear Variable Filter) を採用しております。LVFは設定波長範囲でそのメカ的位置と波長が直線的に変化するフィルタで、照射する位置によって波長が選択できます。 分光イメージングでは物質の持つ光に対する反応、すなわち任意の波長における物質からの反射光、透過光、吸収光の違いを計測することにより、様々な対象物の異物混入、傷、内部状態等の検査を可能にします。

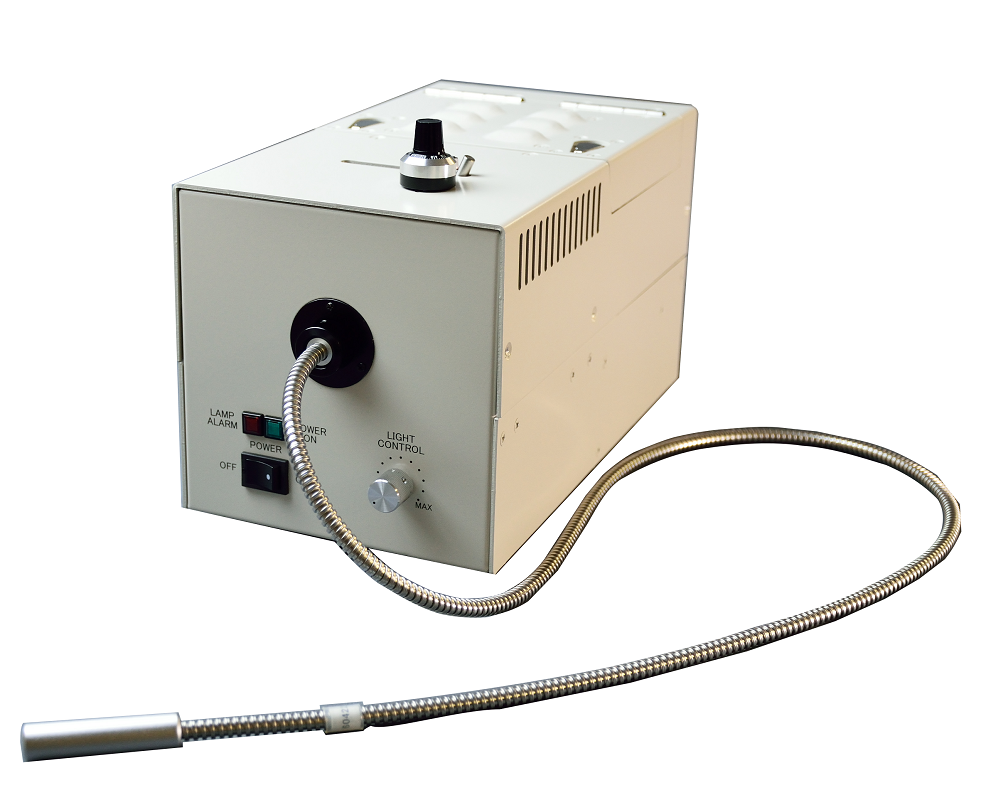

KT-M1020はSWIR帯域の波長を選択し、SWIRカメラとの組み合わせで効率的、効果的なシステムを構築します。
<こちらの製品は生産終了しております>
| 型名 | KT-M1020 |
|---|---|
| 使用ランプ | 標準：12V,100W オプション：15V,150W 色温度：3000°K |
| ランプ寿命 | 平均1000時間（標準ランプ） ※オプションランプの場合は50時間 |
| LVF波長範囲 | 1250nm~2500nm （実用使用範囲は1250nm~2200nm) |
| 波長分解能（理論値) | 25nm/mmの変化 |
| 絞り径 | φ1~φ3.0を機械的に可変 |
| 波長の設定・表示 |
特定波長のLEDにて校正を行い基準点としています。 その基準点からの移動距離で波長は決定されます。 校正波長：2000nm |
| 阻止帯 | 900nm~3000nm （透過帯域以外の波長が1%以下の波長帯） |
| 付属ファイバー | 1m（標準） 赤外用ファイバー |
|
ﾘﾓｰﾄｺﾝﾄﾛｰﾙ（D-sub15P) |
アナログ調光入力、ランプ切れオープンコレクタ出力、リモート消灯 |
| 外形寸法 | 140(W)x140(H)x255(D)mm (ゴム足、突起部は除く) |
| 質量 | 4.2kg |
| 動作温度/動作湿度 |
0℃?40℃ / 20%?85% （ただし結露無き事) |
| 電 源 |
AC90V~130V,50Hz/60Hz |
| 消費電力 | 205W,標準ランプ使用時 |
| ヒューズ | 125V 5A,φ5.2mmx20mm |
