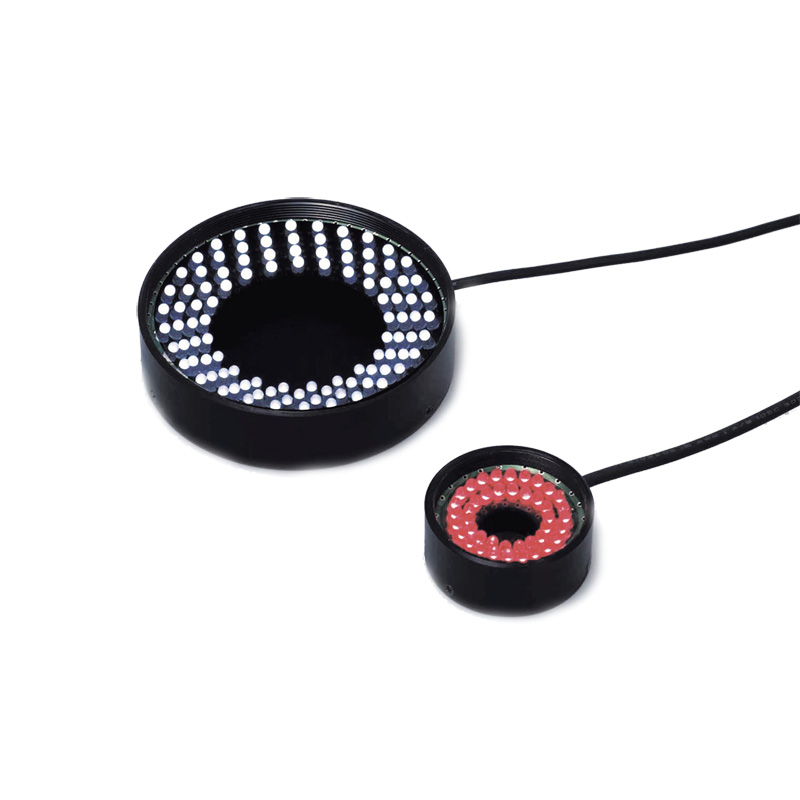

■特長
・LEDが直接照射され、明るい光量を得ることができます
・LED照明の標準品として幅広い用途で使用可能
LEDの色は赤、緑、青、白からお選びいただけます。
標準色は赤
■用途
・基盤・チップ部品の検査
・液晶アライメント・検査
・IC捺印検査(OCR)
※LED照明の点灯には別途専用電源が必要です
当社推奨機種(12Vの場合)：TAL-1220
(24Vの場合)：TAL-2410
仕様表
| 型式 | 入力電圧 | 寸 法 | LED数※ | フィルター径/M | 消費電力 | 最大使用条件 | ||||
| 外寸A | 内寸 B | 厚みC | 取付位置D | R | □(W,G,B) | |||||
| LEDR-30/16R | 12 | 30 | 16 | 18 | 24 | 15 | 25.5 | 0.8 | 100 | |
| LEDR-30/16□24V | 24 | 30 | 16 | 18 | 24 | 15 | 25.5 | 1.2 | 90 | |
| LEDR-30/18R | 12 | 30 | 18 | 18 | 24 | 15 | 25.5 | 0.8 | 100 | |
| LEDR-30/18□24V | 24 | 30 | 18 | 18 | 24 | 15 | 25.5 | 1.2 | 90 | |
| LEDR-45/16R | 12 | 45 | 16 | 20 | 32 | 42 | 40.5 | 1.7 | 90 | |
| LEDR-45/16□24V | 24 | 45 | 16 | 20 | 32 | 42 | 40.5 | 3.4 | 60 | |
| LEDR-54/28R | 12 | 54 | 28 | 20 | 40 | 54 | 49 | 2.2 | 90 | |
| LEDR-54/28□24V | 24 | 54 | 28 | 20 | 40 | 54 | 49 | 4.4 | 60 | |
| LEDR-57/32R | 12 | 57 | 32 | 20 | 40 | 60 | 52 | 2.4 | 90 | |
| LEDR-57/32□24V | 24 | 57 | 32 | 20 | 40 | 60 | 52 | 4.8 | 60 | |
| LEDR-90/50R | 12 | 90 | 50 | 22 | 70 | 204 | 86 | 8.2 | 60 | |
| LEDR-90/50□24V | 24 | 90 | 50 | 22 | 70 | 102 | 86 | 8.2 | 60 | |
| LEDR-110/60R | 12 | 110 | 60 | 26 | 85 | 258 | 105 | 10.3 | 50 | |
| LEDR-110/60□24V | 24 | 110 | 60 | 26 | 85 | 129 | 105 | 10.3 | 50 | |
| LEDR-110/70R | 12 | 110 | 70 | 26 | 85 | 198 | 105 | 8 | 70 | |
| LEDR-110/70□24V | 24 | 110 | 70 | 26 | 85 | 99 | 105 | 8 | 70 | |
| LEDR-135/90R | 12 | 135 | 90 | 26 | 115 | 324 | - | 13 | 70 | |
| LEDR-135/90□24V | 24 | 135 | 90 | 26 | 115 | 162 | - | 13 | 70 | |
※標準色はR=赤 □は色の表示でG=緑、B=青、W=白
