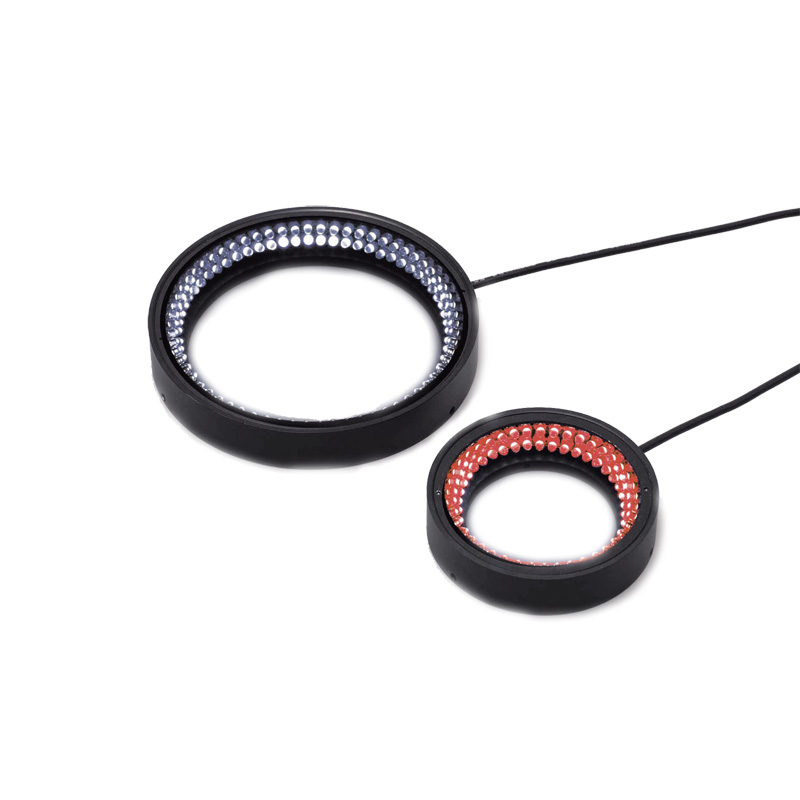

・低い角度からの照射で金属面の刻印・エッヂ抽出などの検査に最適
[ 用途 ]
・凸凹(エンボス等)・ウェハ・ガラス基板の傷、汚れなどの検査
・レーザー刻印読み取り
・エッヂ抽出の検査等
・低い角度からの照射で金属面の刻印・エッヂ抽出などの検査に最適
[ 用途 ]
・凸凹(エンボス等)・ウェハ・ガラス基板の傷、汚れなどの検査
・レーザー刻印読み取り
・エッヂ抽出の検査等
型式 | 寸法 | LED数※ | 定格 電圧 (V) |
消費 電力 (W) |
最大使 用条件 |
||||
---|---|---|---|---|---|---|---|---|---|
外寸 A |
内寸 B |
厚み C |
取付 位置D |
R | □(W,G,B) | ||||
LEDR-TP-54/28R | 54 | 28 | 18 | 40 | 60 | 12 | 2.6 | 95 | |
LEDR-TP-54/28□24V | 54 | 28 | 18 | 40 | 60 |
24 |
5.2 | 70 | |
LEDR-TP-76/50R | 76 | 50 | 18 | 60 | 84 | 12 | 3.6 | 100 | |
LEDR-TP-76/50□24V | 76 | 50 | 18 | 60 | 84 | 24 | 7.2 | 70 | |
LEDR-TP-96/70R | 96 | 70 | 18 | 85 | 108 | 12 | 4.3 | 100 | |
LEDR-TP-96/70□24V | 96 | 70 | 18 | 85 | 108 | 24 | 8.6 | 70 | |
LEDR-TP-116/90R | 116 | 90 | 18 | 100 | 132 | 12 | 5.3 | 100 | |
LEDR-TP-116/90□24V | 116 | 90 | 18 | 100 | 132 | 24 | 10.6 | 70 |
※標準色はR=赤 □は色の表示でG=緑、B=青、W=白
