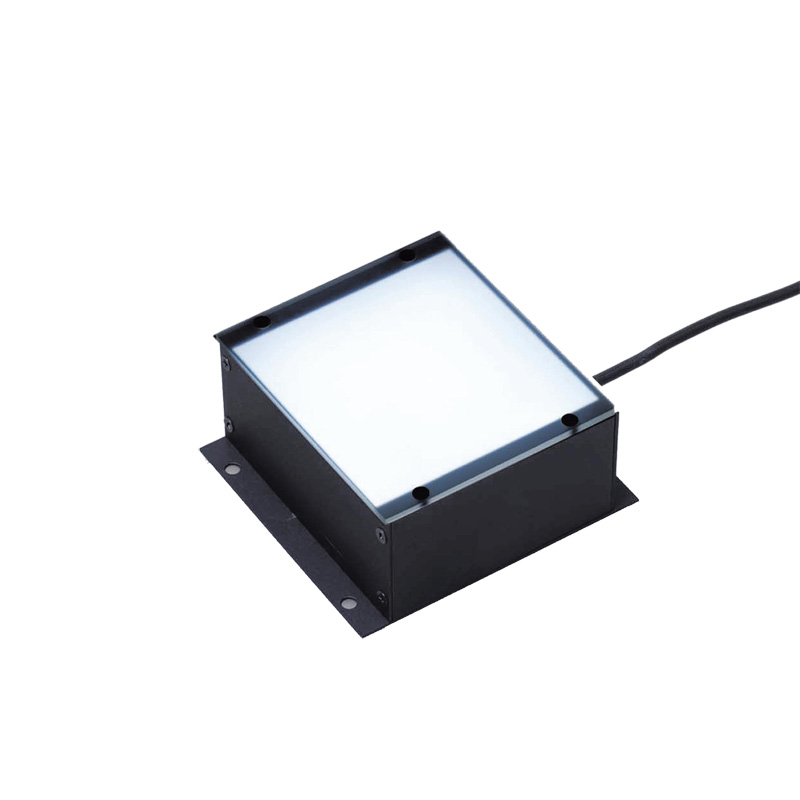

【特長】
発光面の直下に配列されたLEDで高輝度照射が得られます
【用途】
・半導体・リードフレームの外観・寸法検査
・電子部品、QFP、SOPの寸法・形状検査など
標準色はR=赤
その他G=緑、B=青、W=白も対応可能です
※LED照明の点灯には別途専用電源が必要です
当社推奨機種(12Vの場合)：TAL-1220
(24Vの場合)：TAL-2410
仕様表
※標準色はR=赤 □は色の表示でG=緑、B=青、W=白
| 型式 | 入力電圧 | 寸 法 | LED数※ | 消費電力 | 最大使用条件 | |||||
| 外寸A | 内寸 B | 厚みC | 取付位置D | 発光面E | R | □(W,G,B) | ||||
| LEDM-B-30/30R | 12 | 48 | 40 | 35 | 30 | 30×30 | 36 | 1.5 | 70 | |
| LEDM-B-30/30□24V | 24 | 48 | 40 | 35 | 30 | 30×30 | 36 | 2.9 | 50 | |
| LEDM-B-60/60R | 12 | 78 | 70 | 35 | 50 | 60×60 | 144 | 5.8 | 70 | |
| LEDM-B-60/60□24V | 24 | 78 | 70 | 35 | 50 | 60×60 | 144 | 11.5 | 50 | |
| LEDM-B-90/90R | 12 | 108 | 100 | 35 | 70 | 90×90 | 324 | 13 | 50 | |
| LEDM-B-90/90□24V | 24 | 108 | 100 | 35 | 70 | 90×90 | 324 | 26 | 30 | |
※標準色はR=赤 □は色の表示でG=緑、B=青、W=白
