【特長】

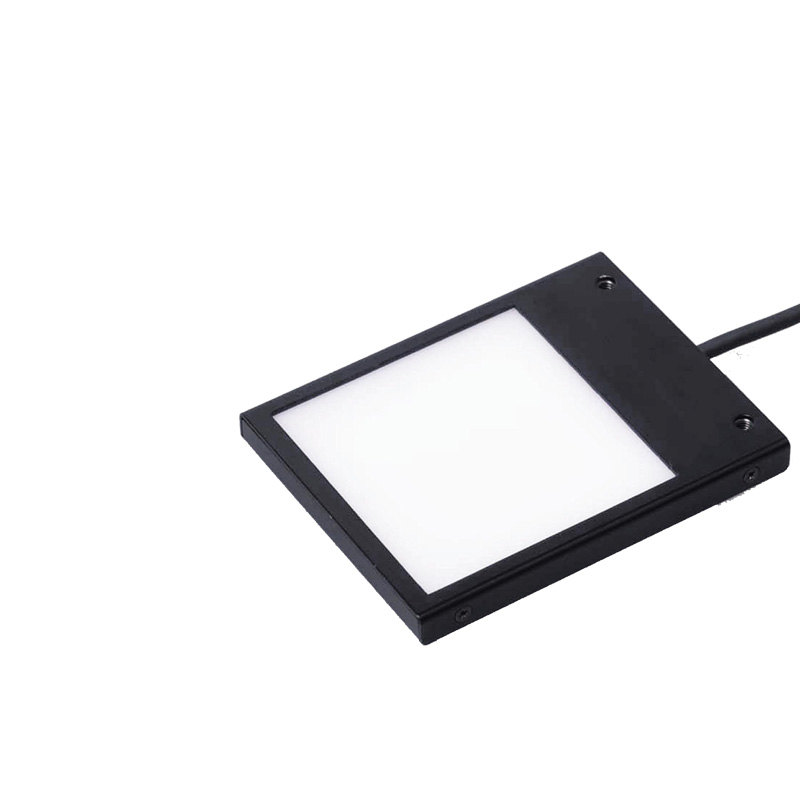

薄型コンパクト設計のバックライトとして均一な照明
【用途】
半導体・リードフレームの外観・寸法検査
電子部品、QFP、SOPの寸法、形状検査
標準色はR=赤
その他G=緑、B=青、W=白も対応可能です
仕様表
| 型式 | 入力電圧 | 寸 法 | LED数※ | 消費電力 | 最大使用条件 | |||||
| 外寸A | 内寸 B | 厚みC | 取付位置D | 発光面E | R | □(W,G,B) | ||||
| LEDM-E-30/30R | 12 | 56 | 40 | 8.5 | 30 | 30×30 | 8 | 0.5 | 100 | |
| LEDM-E-30/30□24V | 24 | 56 | 40 | 8.5 | 30 | 30×30 | 8 | 1 | 80 | |
| LEDM-E-60/60R | 12 | 86 | 70 | 8.5 | 50 | 60×60 | 15 | 0.8 | 100 | |
| LEDM-E-60/60□24V | 24 | 86 | 70 | 8.5 | 50 | 60×60 | 5 | 1.2 | 80 | |
| LEDM-E-90/90R | 12 | 116 | 100 | 8.5 | 70 | 90×90 | 20 | 1.2 | 100 | |
| LEDM-E-90/90□24V | 24 | 116 | 100 | 8.5 | 70 | 90×90 | 20 | 2.4 | 80 | |
※標準色はR=赤 □は色の表示でG=緑、B=青、W=白
