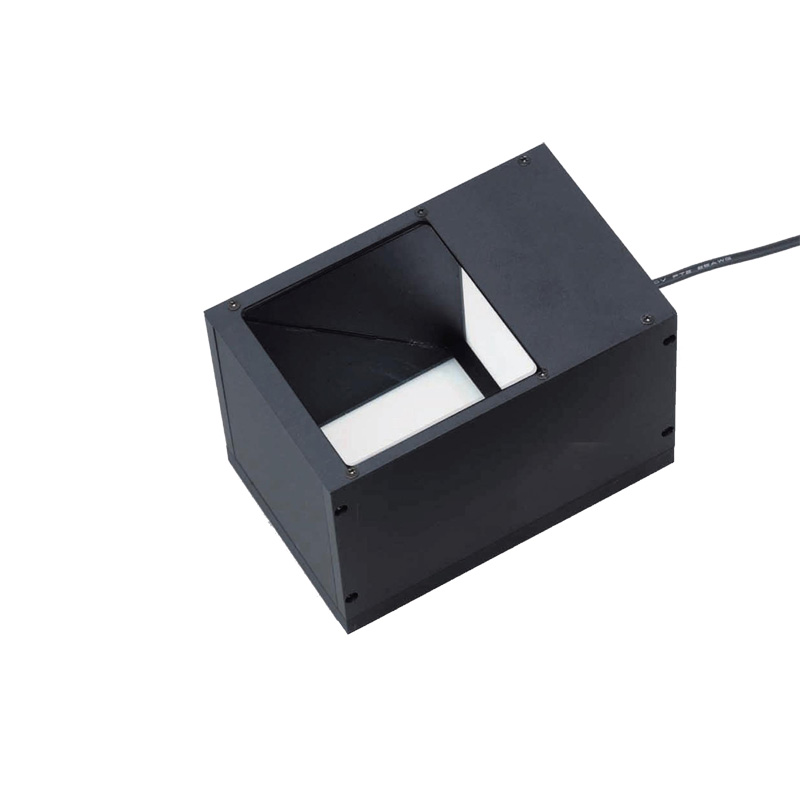

■特長
・鏡面ワークにムラなく均一に照射可能
・同軸ユニットのない各種レンズに組み合わせることができます
LEDの色は赤、緑、青、白からお選びいただけます。
標準色は赤
■用途
・ガラス基板、ITO膜のパターン及びマーク検査など
■特長
・鏡面ワークにムラなく均一に照射可能
・同軸ユニットのない各種レンズに組み合わせることができます
LEDの色は赤、緑、青、白からお選びいただけます。
標準色は赤
■用途
・ガラス基板、ITO膜のパターン及びマーク検査など
型式 | 入力電圧 | 寸 法 | LED数※ | 消費電力 | 最大使用条件 | |||||
外寸A | 内寸B | 厚みC | 取付位置D | 発光面E | R | □(W,G,B) | ||||
LEDC-HM-28/28R | 12 | 70 | 40 | 39 | 15 | 28×28 | 42 | 1.7 | 80 | |
LEDC-HM-28/28□24V | 24 | 70 | 40 | 39 | 15 | 28×28 | 42 | 3.4 | 60 | |
LEDC-HM-50/50R | 12 | 100 | 60 | 65 | 15 | 50×50 | 105 | 5.5 | 70 | |
LEDC-HM-50/50□24V | 24 | 100 | 60 | 65 | 15 | 50×50 | 105 | 8.4 | 60 | |
LEDC-HM-60/60R | 12 | 110 | 70 | 75 | 15 | 60×60 | 144 | 6 | 70 | |
LEDC-HM-60/60□24V | 24 | 110 | 70 | 75 | 15 | 60×60 | 144 | 12 | 50 |
※標準色はR=赤 □は色の表示でG=緑、B=青、W=白
