【特長】

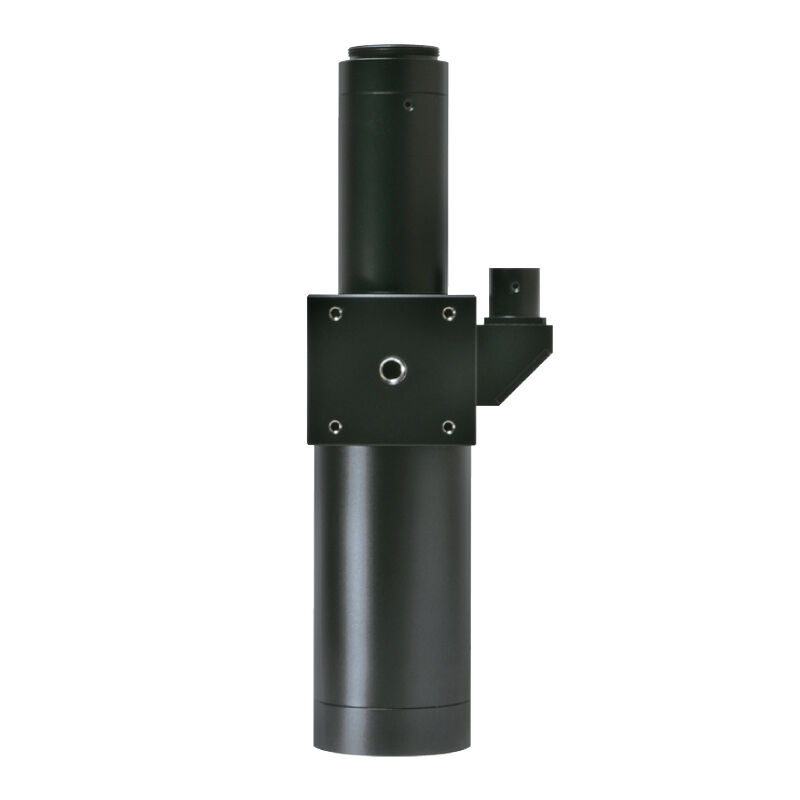

・近赤外対応テレセントリック高倍率レンズ
・中心波長1200nm
・赤外カメラとIR光源との組み合わせで高倍率観察が可能に
・広い作業領域を確保するW.D.64mm
・コンパクトなL型同軸落射照明＜同軸タイプ＞
【使用例】
・シリコンウェハーやICチップなど半導体デバイスの内部観察
・ソーラーパネルやLCDなどの電気・電子部品の非破壊検査
・ウェハーやフリップボンダー用位置決め
ストレートタイプはKCM-10-64IR です
仕様表
| 倍 率 | 10倍 |
|---|---|
| W.D. | 64mm |
| N.A. | 0.24 |
| 分解能 1100nm | 2.8μm |
| 被写界深度 1100nm | 0.021mm |
| 有効Ｆno |
20.9 |
| 物像間距離（O-I） | 266mm |
| 撮像サイズ | ~ 2/3” |
| TVディストーション | 0.10％ |
| 全 長 | 184.8mm |
| マウント | Cマウント |
| 先端径 | Φ43mm |
| 質 量 | 512g |
