近赤外撮影用 テレセントリックレンズ
【特長】
・近赤外波長コート@1100nmを中心に高い透過率を実現した
テレセントリックレンズ
・赤外カメラとSWIR光源との組み合わせで高倍率観察が可能に
【用途例】
・シリコンウェハーやICチップなどの半導体デバイスの内部観察
・ソーラーパネルやLCDなどの電気・電子部品の非破壊検査
・ウェハーやフリップボンダー用位置決め

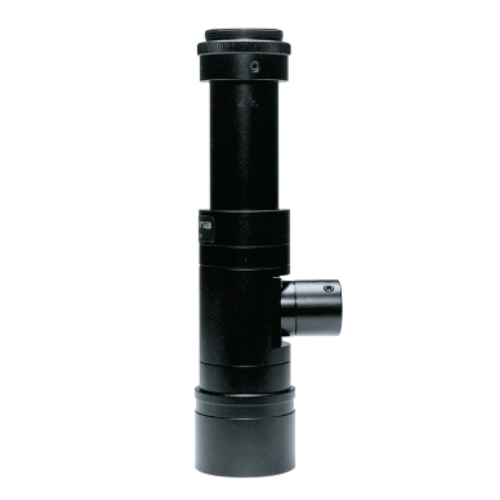

＜同軸タイプ＞
※特注にてストレートタイプ対応いたします
仕様表
| 倍 率 | 1倍 |
|---|---|
| W.D. | 65mm |
| N.A. | 0.063 |
| 分解能 940nm | 9.1μm |
| 被写界深度 940nm | 0.63μm |
| 有効Ｆno |
7.9 |
|
適合カメラ |
1.1インチ |
| TVディストーション | -0.10％ |
| 全 長 | 137.1mm |
| マウント | Cマウント |
| 先端径 | Φ29mm |
| 質 量 | 145g |
