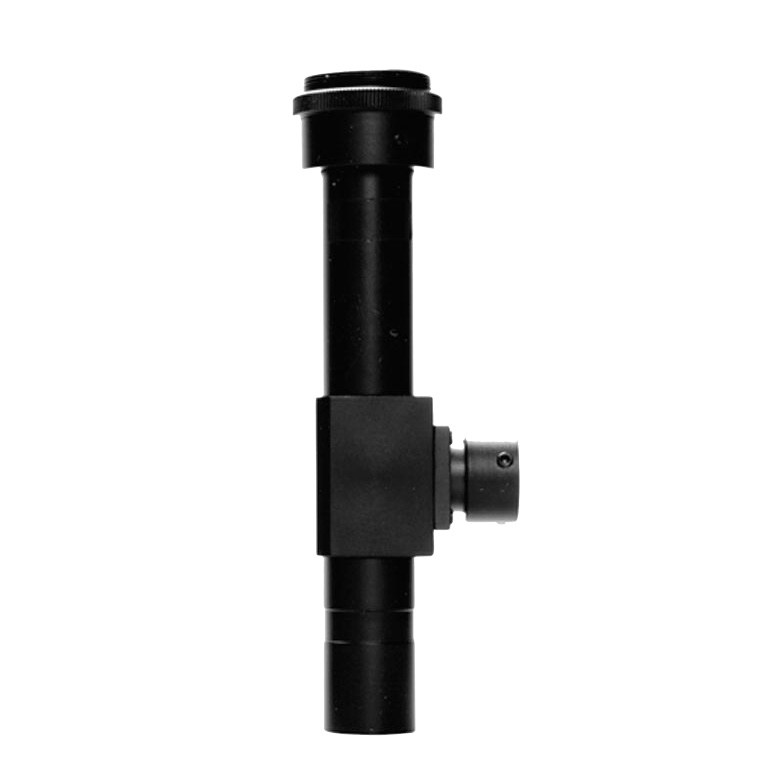

●両側(物体側、像側)テレセントリックレンズ
●ピントズレでの倍率変化が少なく、精密測定に最適
●ディストーションも少なく、高解像度、高コントラスト設計
●コンパクト設計で、様々な装置に搭載が可能
●光ファイバー同軸照明取付タイプ
<同軸タイプ>
●特注にて同軸照明差込径Φ8対応致します
●両側(物体側、像側)テレセントリックレンズ
●ピントズレでの倍率変化が少なく、精密測定に最適
●ディストーションも少なく、高解像度、高コントラスト設計
●コンパクト設計で、様々な装置に搭載が可能
●光ファイバー同軸照明取付タイプ
<同軸タイプ>
●特注にて同軸照明差込径Φ8対応致します
光学倍率 | 1倍 | |
---|---|---|
W.D. | 71mm | |
被写界深度 | 1.2mm | |
分解能 | 13μm | |
N A | 0.025 | |
長 さ | 136mm | |
重 量 | 85g | |
対応素子サイズ | ~ 2/3" |
レンズ倍率 | 撮影素子サイズ | |||
---|---|---|---|---|
1/2インチ | 1/3インチ | 1/4インチ | ||
1倍 | 4.8 x 6.4 | 3.6 x 4.8 | 2.7 x 3.6 |
