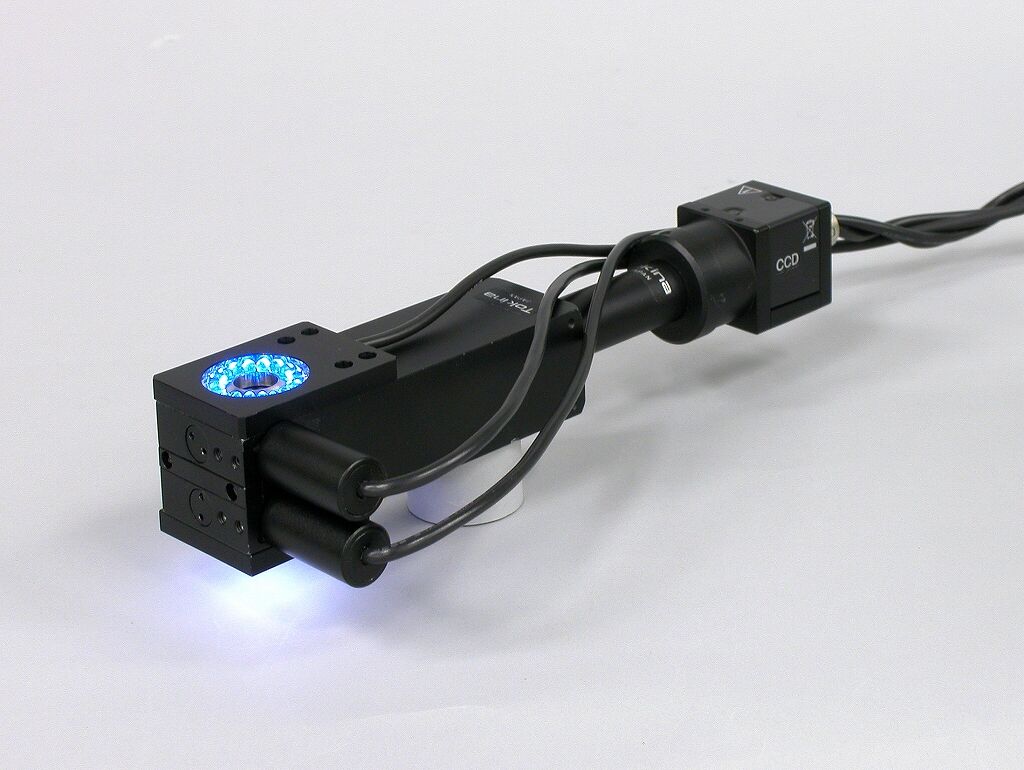

1カメラ上下二視野の標準品登場
特殊光学ユニットが標準品として新登場
シンプルな観察環境を実現
■特長
・上下視野の切り替えがメカ動作なしで可能となり
タクトタイムの大幅な短縮を実現
・1カメラで同一レンズ、同一カメラで上下視野の
観察が可能に
・装置コストダウンを検討中の方に最適
※標準品以外の特注品オーダーも随時承っています
■用途
・半導体製造装置への組み込み
・液晶パネル製造機器 など、
カメラでアライメントを行いながら接合を行う様々な工程に最適
上下二視野光学系の活用例を紹介しています
| 形状 | 1カメラ上下二視野光学ユニット |
| 照明 | 同軸落射：上下共に先端同軸落射方式による照射機構を標準装備 ⇒標準照明型番：LED-RD■/S（8-14)※■に発光色：白、青、緑、赤のいずれかが入る |
| 斜光照明：上下共に取付穴設置済 ⇒標準照明型番：LEDR-34×34/10■24V※■に発光色：白、青、緑、赤のいずれかが入る |
|
| 光学倍率 | 2倍あるいは4倍 |
| 使用可能カメラ | センサーサイズ2/3"以下Cマウント |
| 使用可能レンズ | KCM-2-65C(光学倍率2倍、2/3"以下センサ対応) KCM-4-65C(光学倍率4倍、2/3"以下センサ対応) |
| リードタイム | 約1〜2ヶ月 |
■ワーキングディスタンス
| 上側 | 下側 | |
| 上下リング照明有り | 11.6mm(最大16.6㎜まで変更可) | 5mm(最大10mmまで変更可) |
| 上下リング照明なし | 16.6mm(最大21.6㎜まで変更可) | 10mm(最大15mmまで変更可) |
