・熱線(赤外線)を吸収し、可視域では高い透過率を持つショートパスフィルターです。
・光源から照射される熱線をよく吸収するので、スライドプロジェクターや各種照明・器具などに使用した場合に著しい効果があります。
・用途:医療機器

製品写真

標準品寸法(50×50㎜)

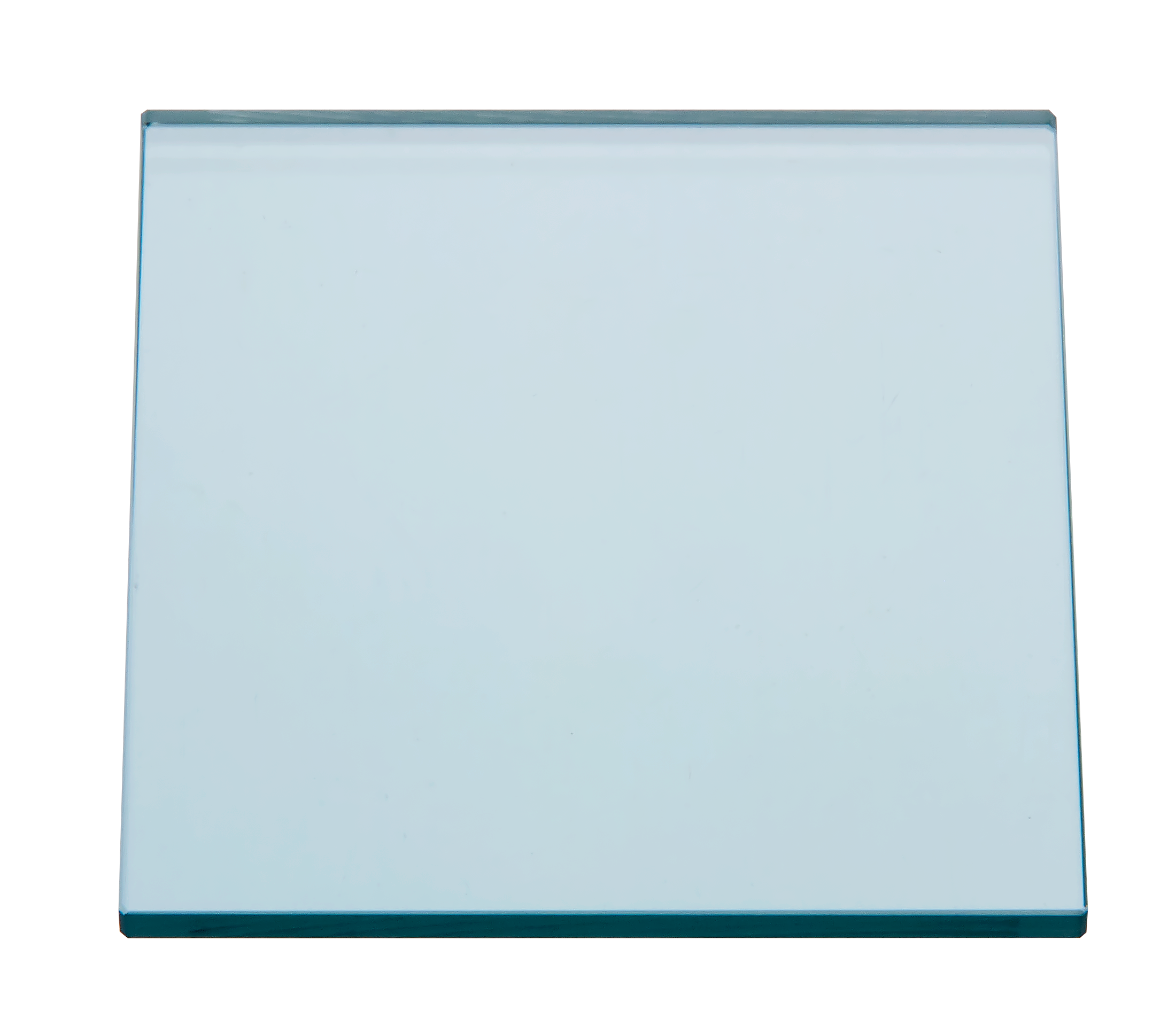

1-1-9-HA-15.pngHA15

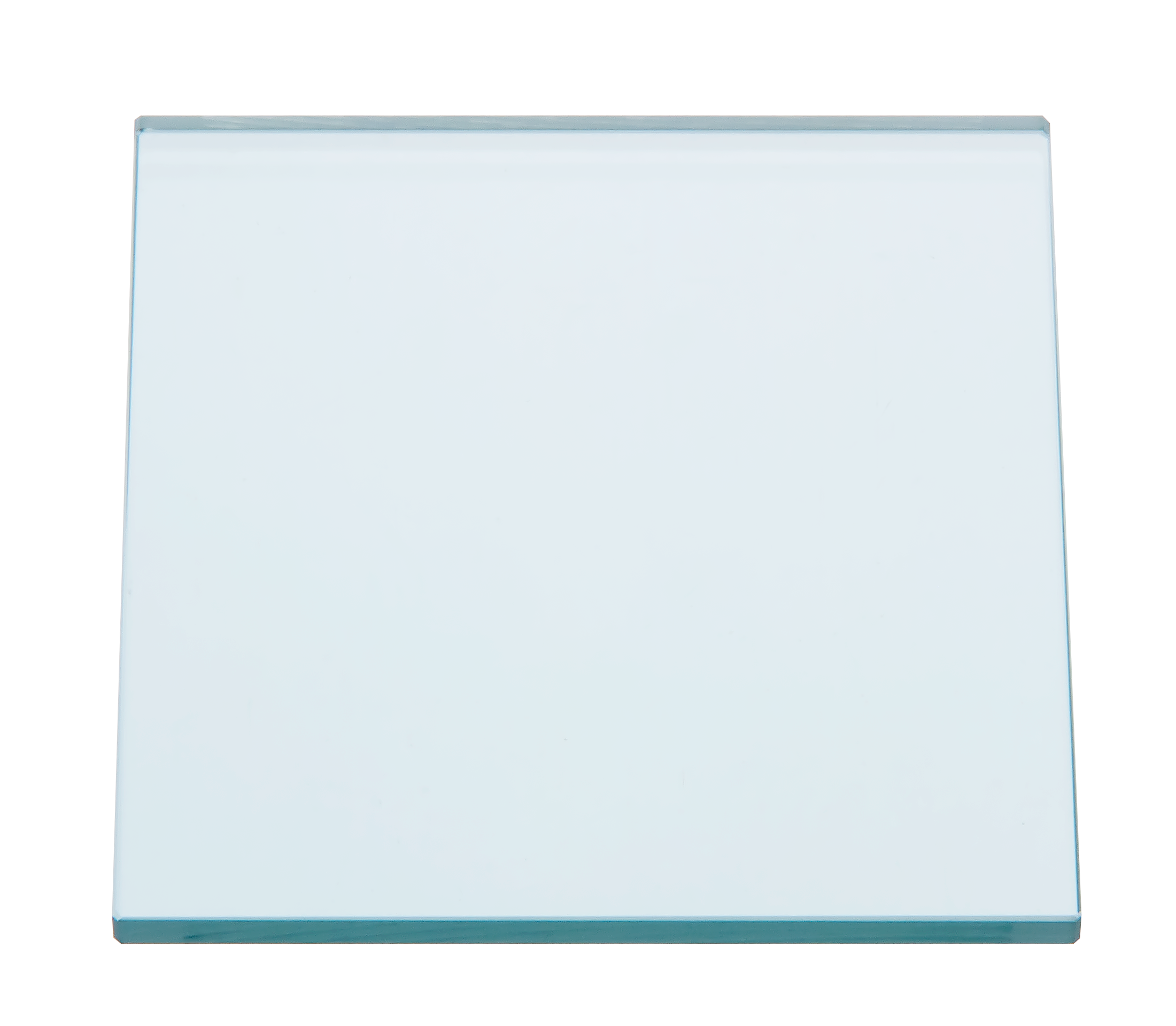

1-1-9-HA-30.pngHA30

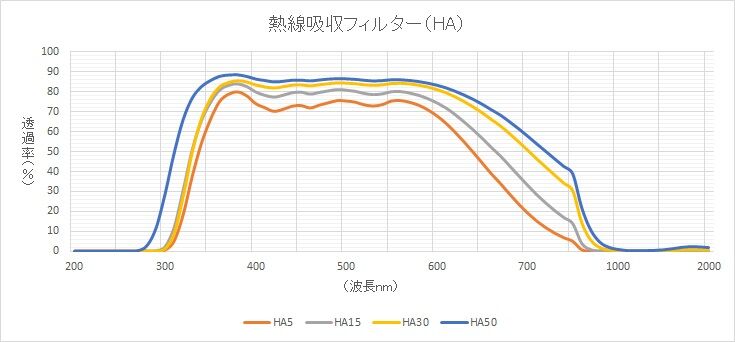

項目 透過率規格(%) 色度 厚み 屈折率 化学的 熱的性質 機械的 比重
(標準光源A) 物質 性質
λTmax 特定波長 Tav x y mm 600nm DW DA Tg Ts α α HK FA d
-30/70 100/300
HA5 - T750<6 T1000<1 63±5 0.424 0.419 3 1.525 1 - 595 - - 64 517 - 2.63
HA15 380±5 T750<15 - 70±5 0.431 0.414 3 1.524 1 - 597 - - 65 502 - 2.64
HA30 - T750<35 T1000<1 80±5 0.438 0.412 3 1.519 1 - 565 620 - 66 - - 2.61
HA50 - T750<55 T1000<3 80±5 0.440 0.411 3 1.515 1 - 560 615 - 66 - - 2.60

※ 記載データは代表値であり、また、改良のために予告なしに変更することがありますのでご承知下さい。

※ 型式をクリックしたら、PDFが表示されます。

標準価格

50×50mm標準販売価格

お客様のご希望に合わせたサイズに加工及びフィルター枠入れを御受け致します。
標準品として以下のサイズをご用意しております。
数量が纏まった場合は別途お見積もり。

型式 外径 (mm) 肉厚 (mm) 表面仕上げ 価格(税別)
HA5 50×50

3

光学研磨 ¥6,400
HA15 50×50 3 光学研磨 ¥6,400
HA30 50×50 3 光学研磨 ¥6,400
HA50 50×50 3 光学研磨 ¥6,400
