工業用フィルター

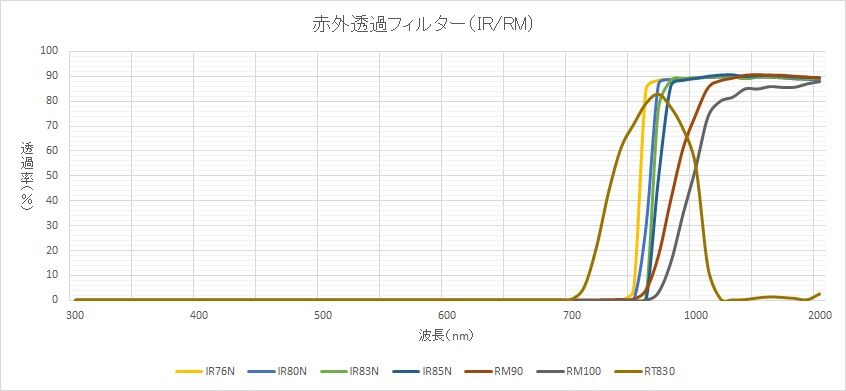

・可視域をほとんど吸収し、赤外域を透過するフィルターで、赤外域を比較的シャープカットするIRシリーズ、赤外域をなだらかにカットするRMシリーズ。

・赤外透過フィルターは、赤外線警報機や暗視装置などの光源として広範囲に使用されます。

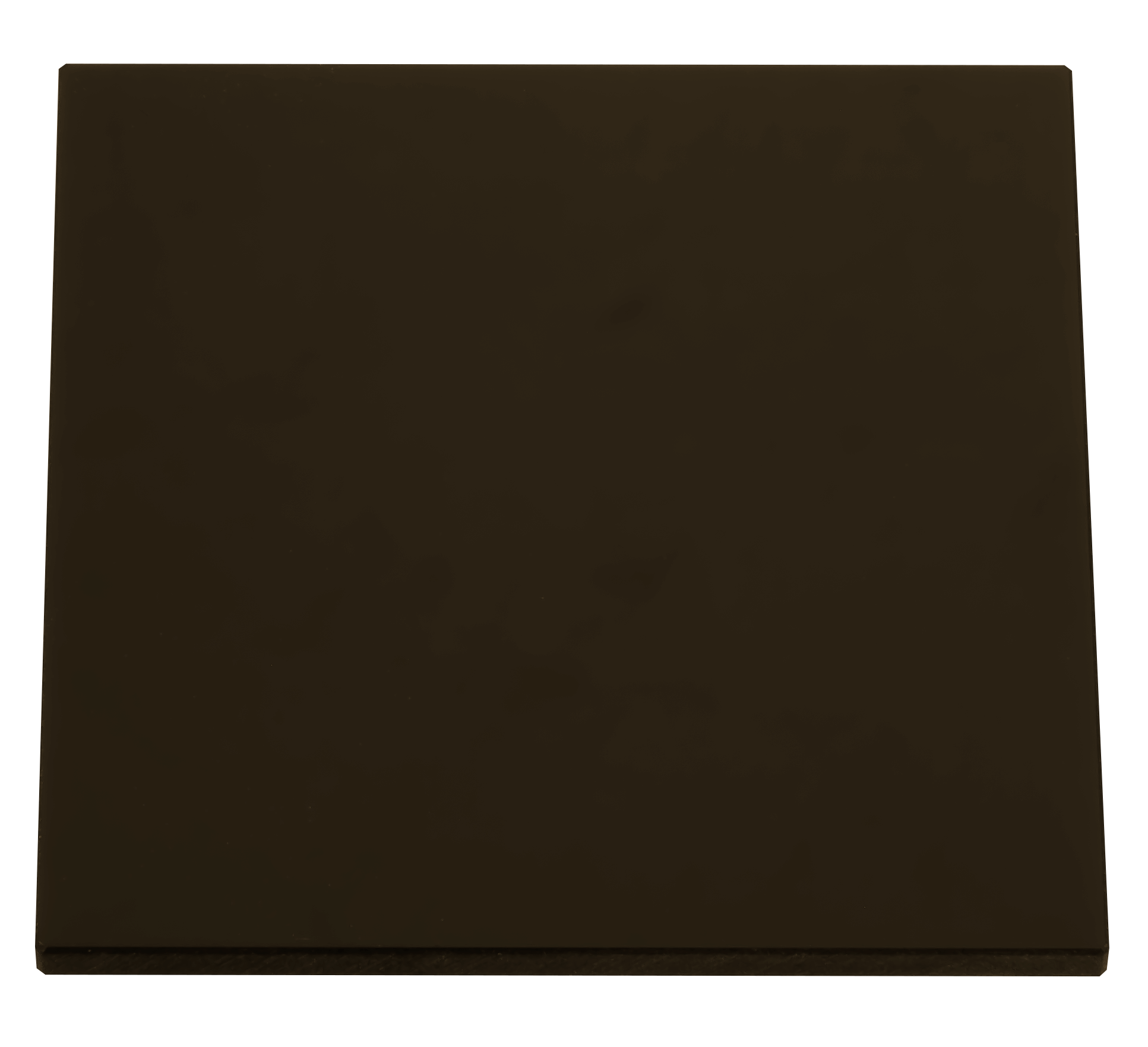

製品写真

標準品寸法(50×50㎜)

製品仕様

項目	規格値			厚み	屈折率	化学的		熱的性質				機械的		比重
						物質						性質
	λT	∆λ	TH(%)	mm	600nm	DW	DA	Tg	Ts	α	α	HK	FA	ｄ
	(nm)	(nm)								-30/70	100/300
IR76N	760±10	<60	-	2.5	1.561	1	2	495	545	89	99	500	160	2.84
IR80N	800±10	<60	-	2.5	1.563	1	3	495	550	87	100	500	160	2.85
IR83N	830±10	<60	-	2.5	1.569	2	4	500	555	99	109	500	160	2.99
IR85N	850±10	<60	-	2.5	1.572	1	4	490	535	92	102	500	150	3.02
項目	規格値			厚み	屈折率	化学的		熱的性質				機械的		比重
						物質						性質
	λ5	λ1200		mm	600nm	DW	DA	Tg	Ts	α	α	HK	FA	d
	(nm)	(nm)								-30/70	100/300
RM90	>770	<1050		2.5	*	3	3	400	490	107	125	450	170	3.15
項目	規格値			厚み	屈折率	化学的		熱的性質				機械的		比重
						物質						性質
	λ5	λ1200		mm	600nm	DW	DA	Tg	Ts	α	α	HK	FA	d
	(nm)	(nm)								-30/70	100/300
RM100	>850	80±5		2.5	1.620	3	4	450	490	98	115	460	180	3.23
項目	規格値			厚み	屈折率	化学的		熱的性質				機械的		比重
						物質						性質
	T830	T700	T1200	mm	600nm	DW	DA	Tg	Ts	α	α	HK	FA	d
	(%)	(%)	(%)							-30/70	100/300
RT830	82±5	<5	<1	2.5	1.536	1	1	545	605	-	101	510	140	2.75

※ 記載データは代表値であり、また、改良のために予告なしに変更することがありますのでご承知下さい。
※ 型式をクリックしたら、PDFが表示されます。

標準価格

50×50ｍｍ標準販売価格

お客様のご希望に合わせたサイズに加工及びフィルター枠入れを御受け致します。
標準品として以下のサイズをご用意しております。
数量が纏まった場合は別途お見積もり。

型式	外径 (mm)	肉厚 (mm)	表面仕上げ	価格【税別）
IR76N	50×50	2.5	光学研磨	¥11,300
IR80N	50×50	2.5	光学研磨	¥11,300
IR83N	50×50	2.5	光学研磨	¥11,300
IR85N	50×50	2.5	光学研磨	¥11,300
RM90	50×50	2.5	光学研磨	¥9,300
RM100	50×50	2.5	光学研磨	¥9,300
RT830	50×50	2.5	光学研磨	¥9,300
