工業用フィルター

ある光源の色が、ある温度に熱せられた完全放射体の色と視覚的に比べて、同じかまたは非常に似ている場合、完全放射体の温度を色温度といいます。

色温度の逆数10⁶倍を単位にとり、これをミレッド(Mired : micro reciprocal degree)と呼び、色温度変換能力を表わす単位として用いられています。

オリジナルの光源の色温度がK1で、フィルターを通ってきた光の色温度をK2としますと、このフィルターの色温度変換能力は次式で求められます。

（	106	－	106	）	ミレッド
	K2		K1

この値は、アンバー系のフィルターではプラスとなり、色温度を下降させ、ブルー系のフィルターではマイナスとなって色温度を上昇させます。

色温度変換能力

カラー写真撮影に当たり、一般の撮影光の色温度変換を目的とした色温度変換フィルターについてJISB7125（写真撮影用色温度変換ガラスフィルター）にB-R変換能力(v)、G-R変換能力(w)、が規定されています。

B-R変換能力(v)

フィルターのB-R変換能力は、次式によって求められます。

v=22.1(logTr-logTb)デガミレッド

Tr：波長610nm、635nm及び655nmでのフィルターの透過率の平均値(%)

Tb：波長405nm、435nm及び465nmでのフィルターの透過率の平均値(%)

G-R変換能力(w)

フィルターのG-R変換能力は、次式によって求めます。

w=61.6(logTr-logTg)デカミレッド

Tg：波長510nm、545nm及び565nmでのフィルターの透過率の平均値(%)

フィルターの明るさ(p)

レンズにフィルターを装着して撮影する際に、必要なレンズの絞りを開く段数の値をフィルターの明るさといい、次式によって求め、下記のように表示します。

P=log2	100
	T

T:前記のTb、Trの平均値(%)

T(%)	P
84以上100以下	0
59以上84未満	0.5
42以上59未満	1.0
30以上42未満	1.5
21以上30未満	2.0

色温度フィルターの変換能力と肉厚との間には、次のような近似式が成り立ちます。

v1	＝	t1
v2		t2

v1:肉厚t1における変換能力

v2:肉厚t2における変換能力

このホームページに掲載されていない色温度変換フィルターを得たい場合は、上式により求めることができます。

溶解ロットによる性能の変動は、肉厚の調整により補正します。

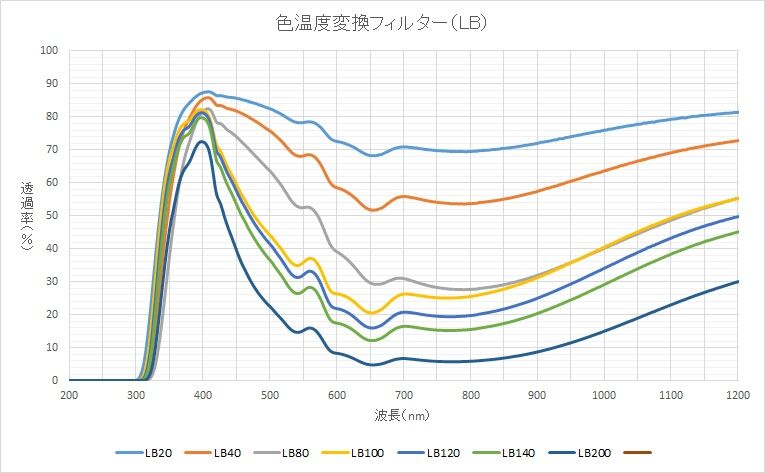

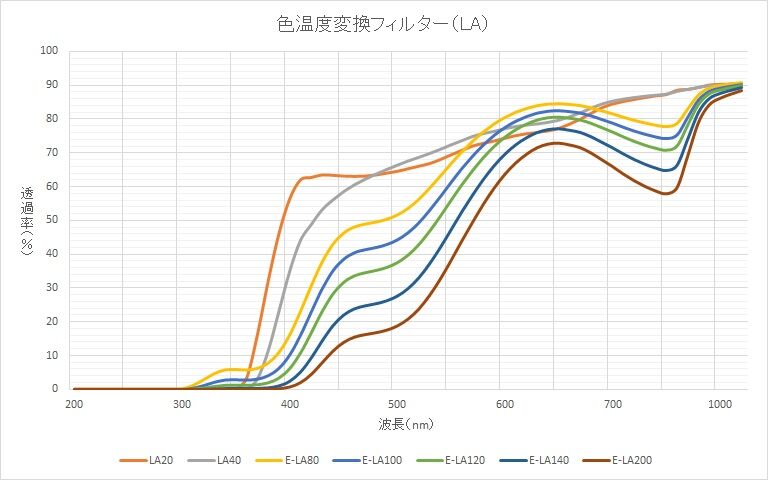

・可視域で、なだらかな右肩上がり、または右肩下がりの透過率カーブを持つフィルターです。
・光源の色温変換、または撮影時の色温度調整のために使用されます。
・研磨肉厚を調整することによって、任意の色温度変換能力を持ったフィルターを作ることができます。
・用途：映像機器、検査装置

製品写真

標準品寸法(50×50㎜)

　　　　　　　　　　　　　　　　　　

製品仕様

項目	規格値	色度		厚み	屈折率	化学的		熱的性質				機械的		比重
		（標準光源A）				物質						性質
	V(mired)	x	y	mm	600nm	DW	DA	Tg	Ts	α	α	HK	FA	ｄ
										-30 /70	100 /300
LA20	+20±5	0.47	0.408	-	1.547	2	1	505	545	89	102	520	130	2.73
LA40	+40±5	0.47	0.413	-	1.554	2	1	505	550	88	102	520	130	2.76
E-LA80	+80±5	0.49	0.415	-	1.526	3	1	510	560	100	113	530	130	2.67
E-LA100	+100±5	0.50	0.415	-	1.525	3	1	510	560	100	113	530	130	2.67
E-LA120	+120±5	0.51	0.415	-	1.524	3	1	515	565	99	110	530	130	2.68
E-LA140	+140±5	0.52	0.415	-	1.524	3	1	515	565	99	110	530	130	2.68
E-LA200	+200±5	0.55	0.411	-	1.529	3	1	515	565	99	110	530	130	2.68
項目	規格値	色度		厚み	屈折率	化学的		熱的性質				機械的		比重
		（標準光源A）				物質						性質
	V(mired)	x	y	mm	600nm	DW	DA	Tg	Ts	α	α	HK	FA	ｄ
										-30 /70	100 /300
LB20	-20±5	0.43	0.406	-	1.522	3	1	470	515	95	117	490	110	2.81
LB40	-40±5	0.42	0.404	-	1.509	2	1	460	515	92	115	490	110	2.81
LB80	-80±5	0.39	0.398	-	1.541	2	1	460	510	99	116	490	110	2.83
LB100	-100±5	0.38	0.384	-	1.534	2	1	460	505	97	114	490	110	2.81
LB120	-120±5	0.37	0.379	-	1.517	2	1	480	535	94	105	520	130	2.57
LB140	-140±5	0.35	0.371	-	1.513	1	1	480	535	95	107	520	130	2.57
LB200	-200±7	0.32	0.342	-	1.514	1	1	480	530	92	105	520	130	2.57

※ 記載データは代表値であり、また、改良のために予告なしに変更することがありますのでご承知下さい。

※ 型式をクリックしたら、PDFが表示されます。

標準価格

50×50ｍｍ標準販売価格

お客様のご希望に合わせたサイズに加工及びフィルター枠入れを御受け致します。
標準品として以下のサイズをご用意しております。
数量が纏まった場合は別途お見積もり。

型式		外径 (mm)			肉厚 (mm)		表面仕上げ			価格（税別）
LA20		50×50			-		光学研磨			¥6,400
LA40		50×50			-		光学研磨			¥6,400
E-LA80		50×50			-		光学研磨			¥6,400
E-LA100		50×50			-		光学研磨			¥6,400
E-LA120		50×50			-		光学研磨			¥6,400
E-LA140		50×50			-		光学研磨			¥6,400
E-LA200		50×50			-		光学研磨			¥6,400
LB20		50×50			-		光学研磨			¥6,400
LB30		50×50			-		光学研磨			¥6,400
LB40		50×50			-		光学研磨			¥6,400
LB80		50×50			-		光学研磨			¥6,400
LB100		50×50			-		光学研磨			¥6,400
LB120		50×50			-		光学研磨			¥6,400
LB140		50×50			-		光学研磨			¥6,400
LB200		50×50			-		光学研磨			¥6,400

※ 色温度交換フィルターは肉厚によって分光特性を調整いたします。詳細はご相談ください。
