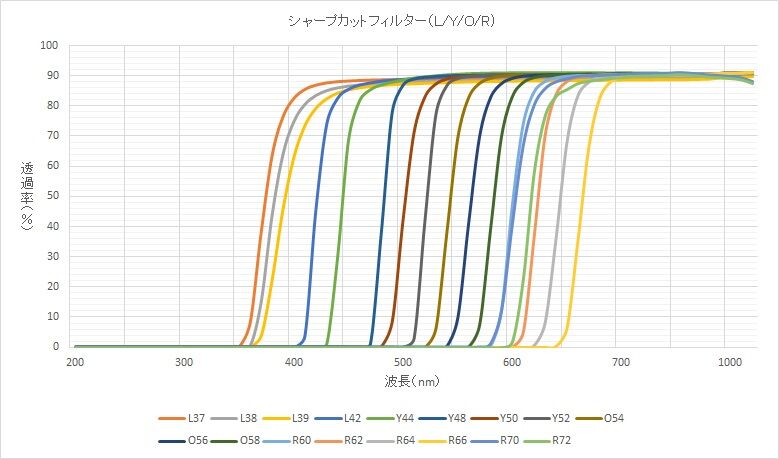

シャープカットフィルターには、L37からR72まで17種類があります。L、Y、O、Rの記号は、それぞれColorless、Yellow、Orange、Redというフィルターの色調を表わし、2桁の数字は透過限界波長を表わします。L42からR66までのフィルターは"発色ガラス"であり、発色温度を調整することによって、ある程度分光特性を変化させることができます。
シャープカットフィルターは、JIS B7113（写真撮影用シャープカットガラスフィルター）によって、波長350nmから800nmの範囲内において、ある波長以下の光をできるだけ遮断し、これより長波長の光をなるべく完全に透過させるものとして波長傾斜幅（∆λ）、透過限界波長（λT）、高透過域の透過率（TH）、吸収域の透過率（TA）が規定されています。
波長傾斜幅（∆λ）

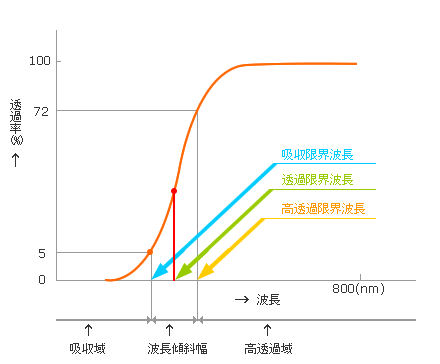

下図に示すように、カラーフィルターガラスの透過率が72%に該当する波長と5%に該当する間隔で表わし、その値は35nm以下になっています。
透過限界波長（λT）
波長傾斜幅の中点に該当する波長で表わします。
ガラスタイプは10nm単位で得られた透過限界波長に相当する整数で命名されています。透過限界波長はガラスタイプとして表示された値との差が5nm以下になっています。
高透過域の透過率（TH）
高透過限界波長から800nmまでの高透過域における透過率の平均値で表わし、その値は85%以上になっています。
吸収域の透過率（TA）
吸収限界波長より30nm以上短い波長の吸収域における透過率で表わし、その値は1%以下になっています。
※）カラーフィルターガラスの肉厚が薄くなると、吸収域の透過率が高くなり、シャープカットフィルターの規格に適合しなくなります。従って2mm以上の肉厚で使用されることをお薦めします。
製品写真
標準品寸法(50×50㎜)
L37
Y44
Y50
O54
R60
R66
製品仕様
| 項目 | 規格値 | 色度 | 厚み | 屈折率 | 化学的 | 熱的性質 | 機械的 | 比重 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| （標準光源A） | 物質 | 性質 | ||||||||||||||
| 名称 | λＴ(nm) | ∆λ(nm) | TH(%) | x | y | mm | 600nm | DW | DA | Tg | Ts | α | α | HK | FA | d |
| －30/70 | 100/300 | |||||||||||||||
| L37 | 370±5 | <35 | >85 | 0.448 | 0.408 | 2.5 | 1.58 | 2 | 1 | 440 | 490 | 94 | 103 | 460 | 170 | 3.26 |
| L38 | 380±5 | <35 | >85 | 0.449 | 0.408 | 2.5 | 1.56 | 2 | 1 | 480 | 535 | 79 | 86 | 490 | 130 | 2.96 |
| L39 | 390±5 | <40 | >85 | 0.45 | 0.409 | 2.5 | 1.588 | 2 | 1 | 440 | 490 | 90 | 100 | 460 | 170 | 3.29 |
| L42 | 420±5 | <25 | >85 | 0.452 | 0.412 | 2.5 | 1.533 | 2 | 1 | 550 | 600 | 92 | 105 | 540 | 130 | 2.59 |
| Y44 | 440±5 | <25 | >85 | 0.464 | 0.428 | 2.5 | 1.531 | 1 | 2 | 570 | 600 | 99 | 107 | 540 | 130 | 2.59 |
| Y48 | 480±5 | <25 | >85 | 0.498 | 0.468 | 2.5 | 1.532 | 3 | 1 | 560 | 625 | 94 | 105 | 540 | 130 | 2.67 |
| Y50 | 500±5 | <25 | >85 | 0.515 | 0.471 | 2.5 | 1.53 | 2 | 1 | 560 | 620 | 96 | 108 | 540 | 130 | 2.68 |
| Y52 | 520±5 | <25 | >85 | 0.536 | 0.459 | 2.5 | 1.531 | 2 | 1 | 560 | 620 | 96 | 108 | 540 | 130 | 2.68 |
| O54 | 540±5 | <25 | >85 | 0.572 | 0.427 | 2.5 | 1.532 | 1 | 1 | 560 | 625 | 99 | 107 | 520 | 140 | 2.68 |
| O56 | 560±5 | <25 | >85 | 0.61 | 0.389 | 2.5 | 1.53 | 1 | 1 | 560 | 625 | 93 | 104 | 520 | 140 | 2.68 |
| O58 | 580±5 | <25 | >85 | 0.654 | 0.346 | 2.5 | 1.531 | 1 | 1 | 560 | 625 | 93 | 104 | 520 | 140 | 2.68 |
| R60 | 600±5 | <25 | >85 | 0.686 | 0.314 | 2.5 | 1.53 | 1 | 2 | 560 | 620 | 93 | 103 | 520 | 140 | 2.69 |
| R62 | 620±5 | <25 | >85 | 0.714 | 0.286 | 2.5 | 1.533 | 1 | 1 | 560 | 620 | 95 | 107 | 520 | 140 | 2.68 |
| R64 | 640±5 | <35 | >85 | 0.726 | 0.274 | 2.5 | 1.532 | 1 | 1 | 555 | 620 | 94 | 106 | 520 | 140 | 2.68 |
| R66 | 660±5 | <35 | >85 | - | - | 2.5 | 1.535 | 1 | 3 | 530 | 565 | 98 | 117 | 470 | 160 | 2.85 |
| R70 | 700±10 | <45 | >85 | - | - | 2.5 | 1.546 | 1 | 3 | 525 | 575 | 98 | 115 | 470 | 160 | 2.86 |
| R72 | 720±10 | <45 | >85 | - | - | 2.5 | 1.547 | 1 | 3 | 525 | 575 | 100 | 116 | 470 | 160 | 2.86 |
※ 記載データは代表値であり、また、改良のために予告なしに変更することがありますのでご承知下さい。
※ 型式をクリックしたら、PDFが表示されます。
標準価格
50×50ｍｍ標準販売価格
お客様のご希望に合わせたサイズに加工及びフィルター枠入れを御受け致します。
標準品として以下のサイズをご用意しております。
数量が纏まった場合は別途お見積もり。
| 型式 | 外径 (mm) | 肉厚 (mm) | 表面仕上げ | 価格（税別） |
|---|---|---|---|---|
| L37 | 50×50 | 2.5 | 光学研磨 | ¥6,400 |
| L38 | 50×50 | 2.5 | 光学研磨 | ¥6,400 |
| L39 | 50×50 | 2.5 | 光学研磨 | ¥6,400 |
| L42 | 50×50 | 2.5 | 光学研磨 | ¥6,400 |
| Y44 | 50×50 | 2.5 | 光学研磨 | ¥6,400 |
| Y48 | 50×50 | 2.5 | 光学研磨 | ¥6,400 |
| Y50 | 50×50 | 2.5 | 光学研磨 | ¥6,400 |
| Y52 | 50×50 | 2.5 | 光学研磨 | ¥6,400 |
| O54 | 50×50 | 2.5 | 光学研磨 | ¥6,400 |
| O56 | 50×50 | 2.5 | 光学研磨 | ¥6,400 |
| O58 | 50×50 | 2.5 | 光学研磨 | ¥6,400 |
| R60 | 50×50 | 2.5 | 光学研磨 | ¥6,400 |
| R62 | 50×50 | 2.5 | 光学研磨 | ¥6,400 |
| R64 | 50×50 | 2.5 | 光学研磨 | ¥6,400 |
| R66 | 50×50 | 2.5 | 光学研磨 | ¥6,400 |
| R70 | 50×50 | 2.5 | 光学研磨 | ¥6,400 |
| R72 | 50×50 | 2.5 | 光学研磨 | ¥6,400 |
