高品質で優れた光学性能を備えた世界標準の中ニュートラデンシティフィルター（W-NDフィルター）。 W-NDシリーズは、従来のNDシリーズとは異なり、世界標準に適合するように設計されています。 ニュートラルデンシティフィルターは、特定の波長の光を選択的に吸収することなく、 光強度を制御できるため、光量の調整などさまざまな用途に使用できます。
ニュートラルデンシティフィルター一覧
| HOYA W-ND シリーズ | HOYA ND シリーズ | |
|---|---|---|
| 標準肉厚 | t1.0mm* | t2.5mm* |
| 透過率規格 | 波長405nm, 546nm, 694nmの透過率 | 400-700nmの平均透過率 |
| 内部透過率 | 外部透過率 |
*W-ND/ND シリーズの光学特性は、ガラスの肉厚を調整することにより実現します。

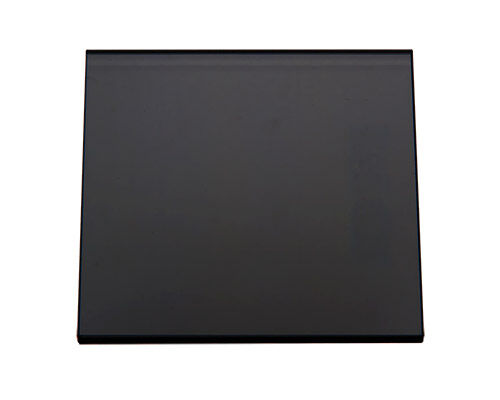

製品写真
W-ND9-OD3

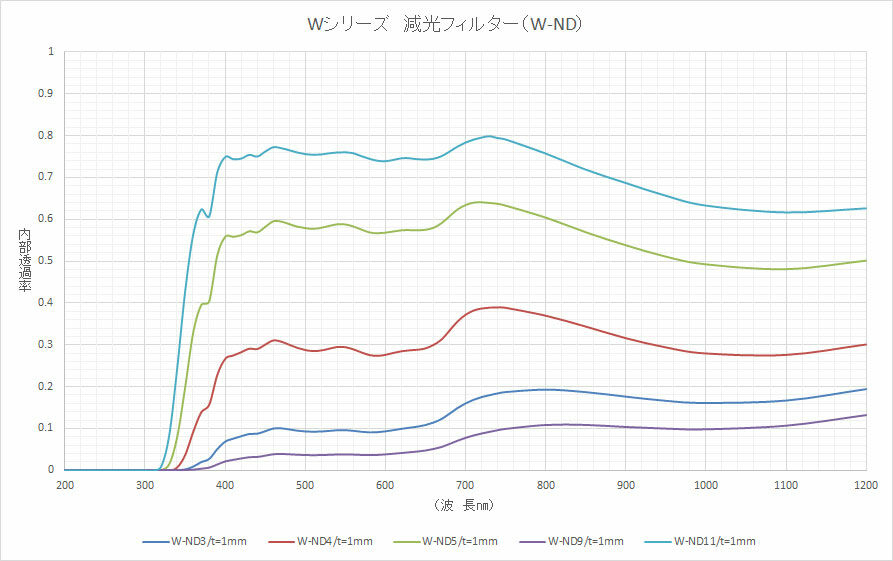

分光特性
製品仕様
W-NDシリーズ仕様
吸収タイプのニュートラルデンシティフィルターであるW-NDシリーズは、特定のOD値または透過率に幅広く対応することが可能です。 それらは使用硝材の特性に基づき肉厚を調整することによって実現することができます。 以下の表は、OD値と参考肉厚によるW-NDフィルターシリーズの種類を表しています。
| 透過率(%) @546nm | OD値@546nm | 参考肉厚(mm)※ | 使用硝材 | ||
|---|---|---|---|---|---|
| 50 | 0.3 | 2.3 | W-ND11 | ||
| 25 | 0.6 | 2.3 | W-ND5 | ||
| 10 | 1.0 | 1.7 | W-ND4 | ||
| 5 | 1.3 | 2.3 | W-ND4 | ||
| 1 | 2.0 | 2.0 | W-ND3 | ||
| 0.1 | 3.0 | 2.1 | W-ND9 | ||
| 0.01 | 4.0 | 2.8 | W-ND9 | ||
| 0.001 | 5.0 | 3.5 | W-ND9 | ||
※本データは複数の溶解ポット毎のデータの平均値です。
※W-ND/ND シリーズの光学特性は、ガラスの肉厚を調整することにより実現します。
ニュートラルデンシティフィルター：データ
| 項目 | 規格値 | 色度 | 厚み | 屈折率 | 化学的 | 熱的性質 | 機械的 | 比重 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| (標準光源A) | 性質 | 性質 | |||||||||||||
| τ405nm | τ546nm | τ694nm | x | y | mm | 600nm | DW | DA | Tg | Ts | α | HK | FA | d | |
| 100/300 | |||||||||||||||
| W-ND9 | 0.025±0.01 | 0.04±0.02 | 0.08±0.02 | 0.463 | 0.404 | 1 | 1.521 | 3 | 2 | 490 | 545 | 78 | 415 | 109 | 2.46 |
| W-ND3 | 0.06±0.02 | 0.10±0.02 | 0.17±0.03 | 0.454 | 0.404 | 1 | 1.516 | 3 | 2 | 485 | 545 | 75 | 416 | 114 | 2.44 |
| W-ND4 | 0.27±0.03 | 0.31±0.03 | 0.39±0.04 | 0.445 | 0.405 | 1 | 1.508 | 3 | 2 | 490 | 555 | 70 | 417 | 111 | 2.42 |
| W-ND5 | 0.56±0.03 | 0.57±0.03 | 0.62±0.03 | 0.446 | 0.408 | 1 | 1.506 | 3 | 2 | 490 | 560 | 68 | 416 | 124 | 2.42 |
| W-ND11 | 0.76±0.02 | 0.77±0.02 | 0.79±0.02 | 0.446 | 0.408 | 1 | 1.504 | 3 | 2 | 485 | 565 | 66 | 423 | 110 | 2.40 |
標準価格
50×50ｍｍ標準販売価格
お客様のご希望に合わせたサイズに加工及びフィルター枠入れを御受け致します。
標準品として以下のサイズをご用意しております。
数量が纏まった場合は別途お見積もり。
| 型式 | 透過率規格値(%) | OD値@546㎚ | 外径 (mm) | 参考肉厚 (mm) | 表面仕上げ | 価格（税別） |
|---|---|---|---|---|---|---|
| @T=546㎚ | ||||||
| W-ND9-OD5 | 0.001 | 5.0 | 50×50 | 3.5 | 光学研磨 | ¥6,400 |
| W-ND9-OD4 | 0.01 | 4.0 | 50×50 | 2.8 | 光学研磨 | ¥6,400 |
| W-ND9-OD3 | 0.1 | 3.0 | 50×50 | 2.1 | 光学研磨 | ¥6,400 |
| W-ND3-OD2 | 1.0 | 2.0 | 50×50 | 2.0 | 光学研磨 | ¥6,400 |
| W-ND4-OD1.3 | 5 | 1.3 | 50×50 | 2.3 | 光学研磨 | ¥6,400 |
| W-ND4-OD1.0 | 10 | 1.0 | 50×50 | 1.7 | 光学研磨 | ¥6,400 |
| W-ND5-OD-0.6 | 25 | 0.6 | 50×50 | 2.3 | 光学研磨 | ¥6,400 |
| W-ND11-OD-0.3 | 50 | 0.3 | 50×50 | 2.3 | 光学研磨 | ¥6,400 |
