クラス最小・最軽量 バッテリー搭載型

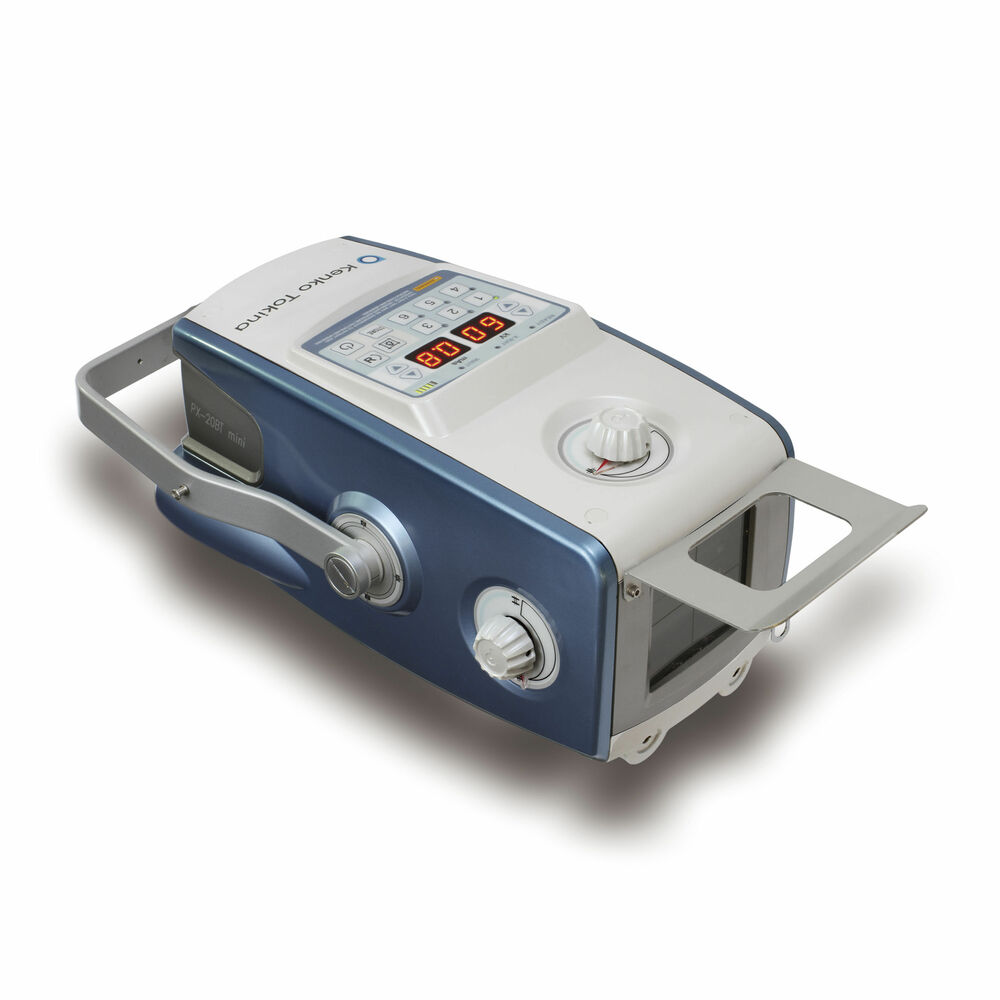

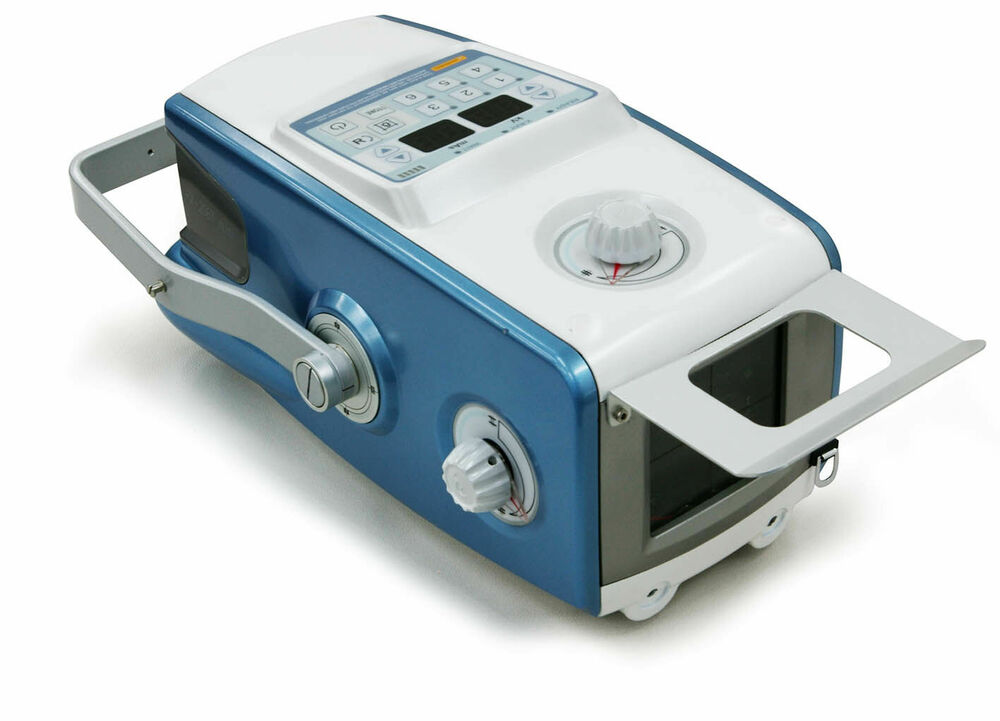

PX-20BTmini

PX-20BTminiは国内モデル最少・最軽量を実現したバッテリー搭載式ポータブルX線撮影装置です。

小型軽量化により可搬性に優れ在宅医療・災害医療の現場に適したポータブルX線装置になり、表示文字180°回転、撮影条件メモリ機能(21種類)、各社FPD撮影対応と、小型ながら機能も充実しています。

さらに、PX-20BTminiは高容量リチウムイオンバッテリーを搭載。外部電源がない環境でも撮影が可能。フル充電まで約4時間。1回の充電で約200回以上の撮影が可能です。※撮影枚数は撮影条件等により異なります。

特長

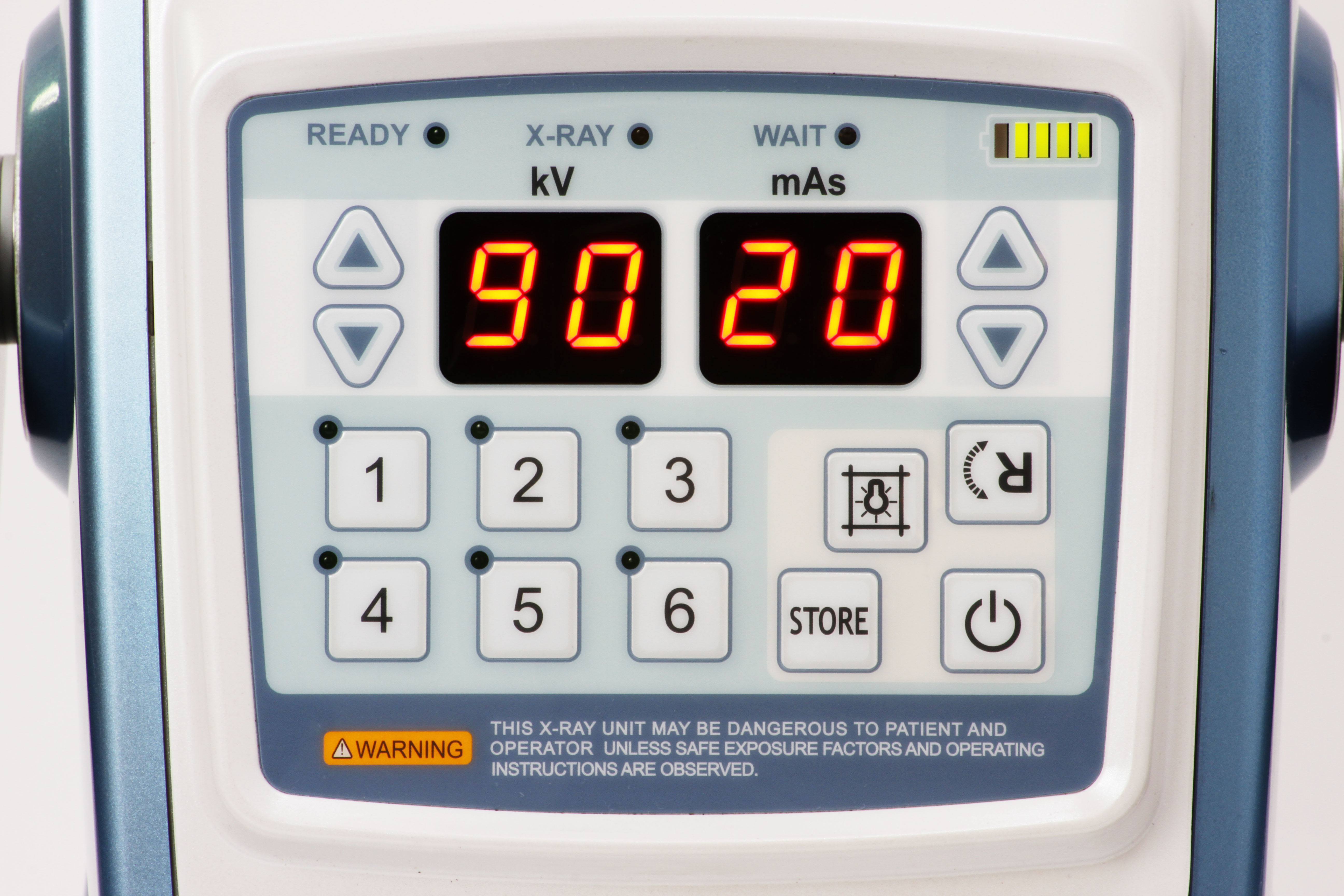

シンプルデザイン採用 簡単操作パネル

撮影を円滑に行えるよう、メモリ機能を搭載。21種類の撮影条件を記憶し、即座に呼び出すことが可能です。
PX-20BTシリーズの操作パネルはシンプルなデザインを採用、操作性に優れています。また、パネルランプなどに高輝度LEDを採用することにより、屋外での使用に適しています。

バッテリー搭載でワイヤレス!屋外でも活躍!

本体にバッテリーを搭載しているので、屋外での災害医療にも適しており、電源ケーブルによる煩わしさを解消し、ストレスなくX線照射がおこなえます。

LEDランプ搭載で照射野を確認

照射ランプにLEDを採用することでハロゲンランプに比べ明るい場所でもハッキリと照射野の確認が行えます。※
※当社従来品と比べて

面積線量表示機能を標準搭載

被ばく管理に役立つ面積線量表示機能を搭載し、撮影直後に線量の確認が可能です。

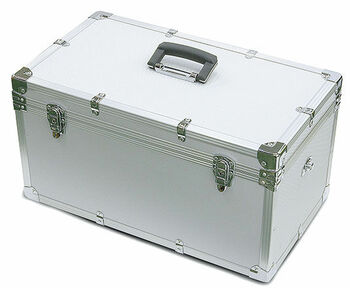

携帯用ケース

付属のハードタイプキャリーケースに収納すれば安全で持ち運びもスムーズに行えます。

20HF_case_k.jpgのサムネイル画像

照射野確認用レーザーポインター(オプション)

照射野中心確認用のレーザーポインター。

リモートスイッチ(オプション)

受信部を取り付けることによって遠隔照射できます。

リモートスイッチ

送信部

リモートスイッチ受信部

受信部

3WAYソフトバック(オプション)

手提げ、ショルダー、リュックとしても使用できる、持ち運びに便利な3WAY対応の軽量型ソフトバック

soft_bag_k.jpgのサムネイル画像

仕様

出力装置出力定格 1.6kVA
管電圧範囲 50kV ~ 90kV
最高管電圧 20mA/10mA(50~80kV)
15mA/8mA(81~90kV)
最高出力 1.6kW (80kV/20mA)
mAs 設定範囲 0.4 ~ 20mAs
X線管焦点寸法 1.2(mm)
陽極 固定
陽極熱容量 14KJ(20KHU)
固有ろ過 0.5mm AI当量
撮影条件記憶 21通り
コリメーターランプ定格 12V/15W LEDランプ
ランプタイマー 30sec
バッテリーバッテリータイプ リチウムイオンバッテリー搭載
バッテリー容量 1,600mAs (1回の充電で約200回以上の撮影が可能)
充電時間 約4時間以内フル充電
電源定格電圧 AC100V 単相
周波数 50/60Hz
電源容量 75VA(充電時)
寸法 360(W)×203(H)×174(D)
本体重量
(バッテリー含む)
6.9kg
総重量
(付属品、キャリーケース含む)
13kg
本体付属品 ハンドスイッチ / キャリーケース / 充電器
オプション リモートスイッチ / レーザーポインター

【薬事認証番号】227AGBZX00062000 【販売名】携帯型X線撮影装置 PX-20BTmini

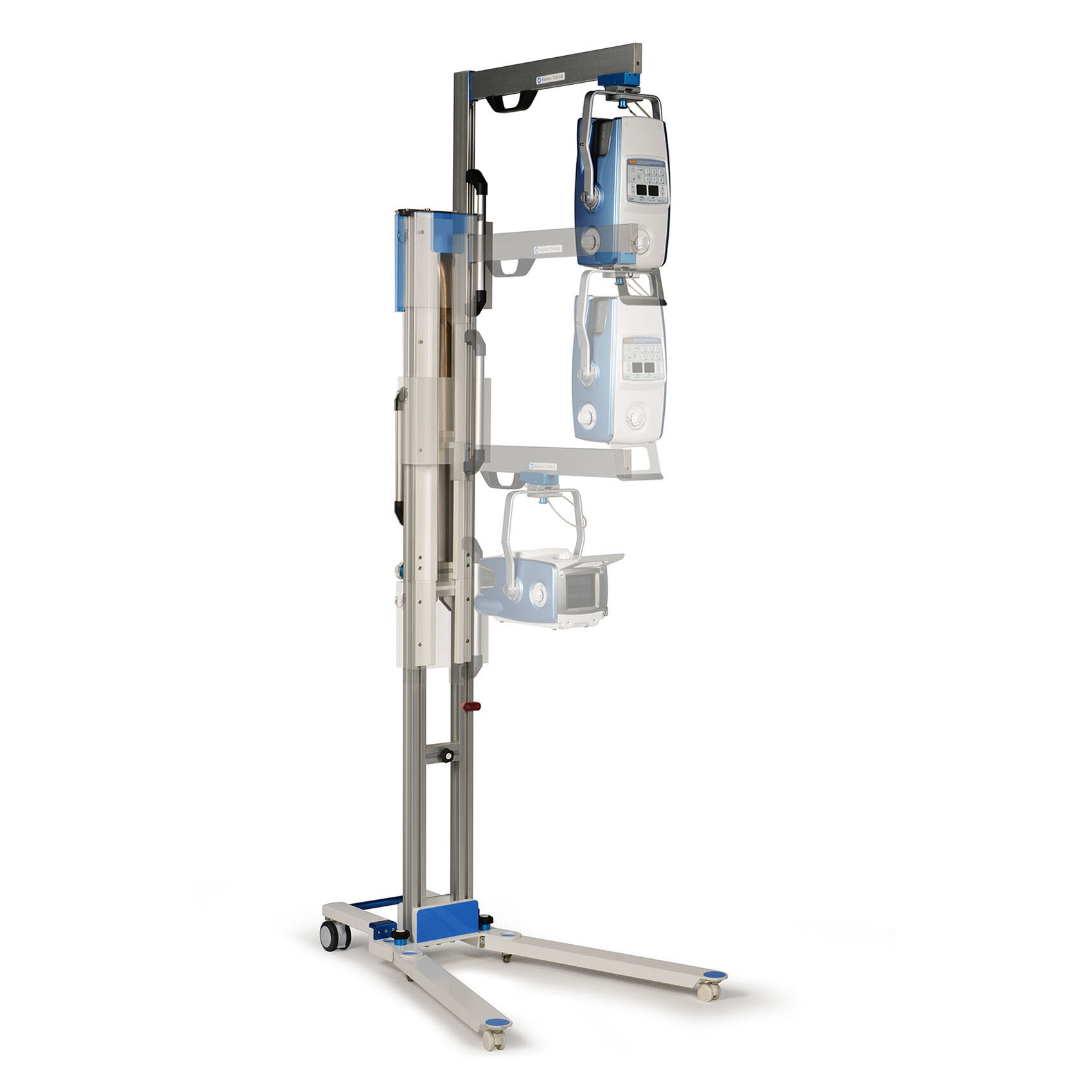

支持器

PS-16

上下・前後動にスライド方式を採用し、スムーズなポジショニングを可能にしたバランス式支持器



届出番号:27B2X00228000029 外形寸法:最大支柱高さ:W740×D970×H2100  重量:29.7kg

PS-12

小型・軽量化を実現し可搬性に優れた低床ベッド対応の支持器

ポータブル支持機PS-12試作1-B

届出番号:

27B2X00228000024 外形寸法:最大支柱高さ:1355mm/奥行:965mm/幅790mm  重量:9.8kg

PS-B10

昇降範囲も広く、低床ベッド対応の回診用支持器

PS-B10届出番号:27B2X00228000010 外形寸法:1515Wx860Dx569H(mm) 重量:28.5kg

楽々ポジショニング

ハンドル操作で管球の昇降・前後動が簡単にでき、撮影の際のポジショニングが容易に行えます。

楽々ポジショニング

延長棒

付属の延長棒を取り付けることで低い位置の撮影(車椅子に座ったまま等)に対応します。

リモートスイッチ受信部

収納時はコンパクト専用ケース(オプション)

収納時や携帯時は、分解してケース(キャスター付き)に収納することができます。

収納時はコンパクト専用ケース

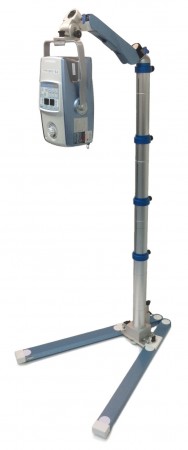

PS-1-Ⅲ

在宅医療や検診医療に

伸縮型の4脚。キャリーバッグ付き

PS-B10届出番号:27B2X00228000008 外形寸法:1220Wx1140Dx1700H(mm) 重量:9.5kg

PS-6

院内回診用に

キャスター付き。高さと水平位置の調節ができます。

PS-B10届出番号:27B2X00228000009 外形寸法:660Wx780Dx1965H(mm) 重量:21kg
