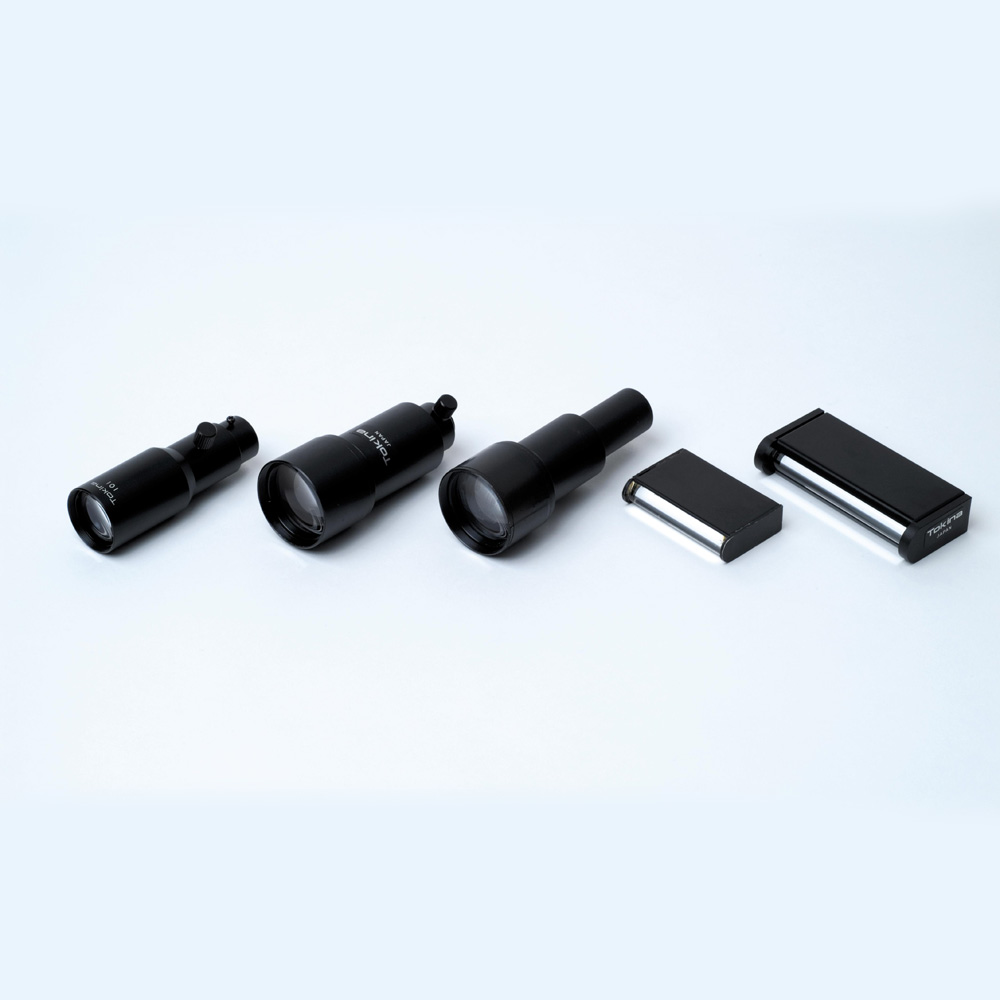

(クリックで拡大)
詳細仕様は<仕様表>ページご参照ください
仕様表
| 型 名 | KLL-101 | KLL-201 | KLL-401 | KLL-801 | KLL-500-W30 | KLL-500-W50 |

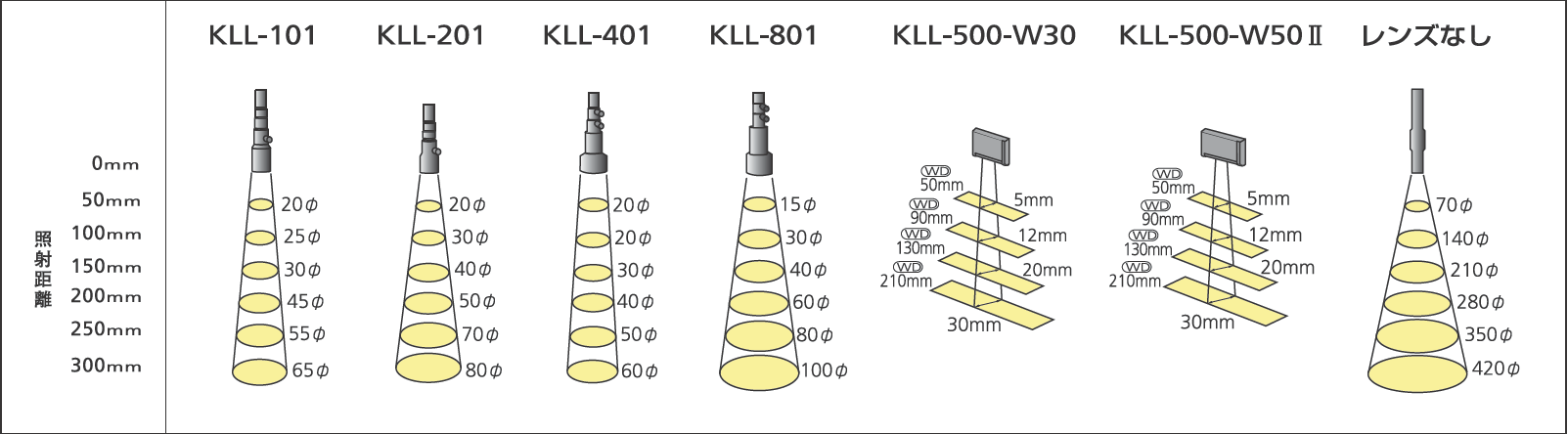

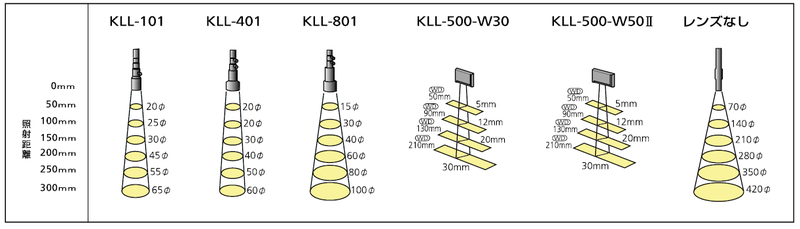

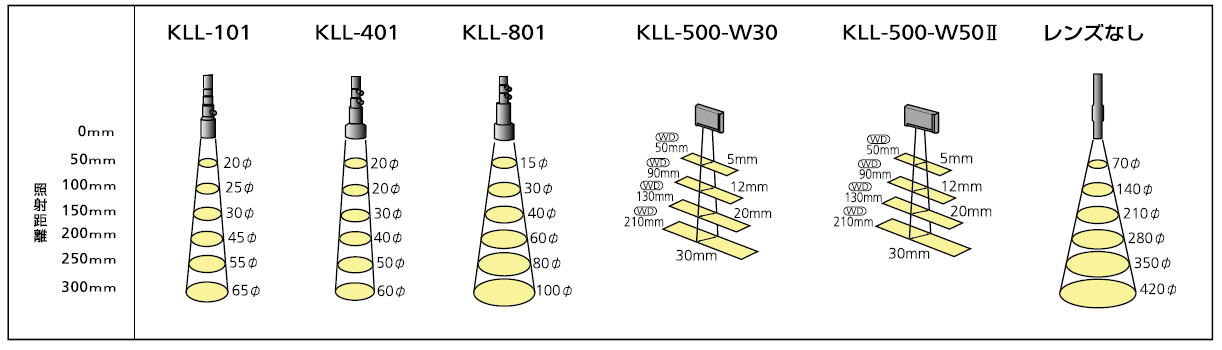

| 照射径 (集光レンズ先端からの距離を示す) |
・300mm/Φ65 | ・100mm/Φ65 | ・100mm/Φ20 ・300mm/Φ60 |
・50mm/Φ15 ・100mm/Φ30 ・200mm/Φ60 |
・50m/m ・5x50m/m |
・50m/m ・5x70m/m |
| レンズ構成 | 2群2枚 | 4群４枚 | ３群５枚 | １枚（シリンドリカルレンズ） | ||
| 有効径 | 20Φ | Φ27 | 7x40m/m | 7x60m/m | ||
| フィルター径 | 22.5m/m | 30.5m/m | - | - | ||
| 対物レンズ枠・外枠 | Φ24 | Φ32 | 10x46.5 | 14.5x68.6 | ||
| 取付内径 | Φ12 | Φ12 | 9x40 | 12x60 | ||
| 特 長 | ・顕微鏡等のスポット ・照明用 ・汎用タイプ |
・均一照明が広い距離で対応可能 | ・ハンドル径Φ8ライトガイドとの組み合わせが最適 | ・スリット状照射 ・FG6L-W30用 |
・スリット状照射 ・FG8L-W50用 |
|
