FA製品のお問い合わせライトガイド
様々な形状・種類の光ファイバーをラインナップ
ハロゲン光源用
ライトガイド解説

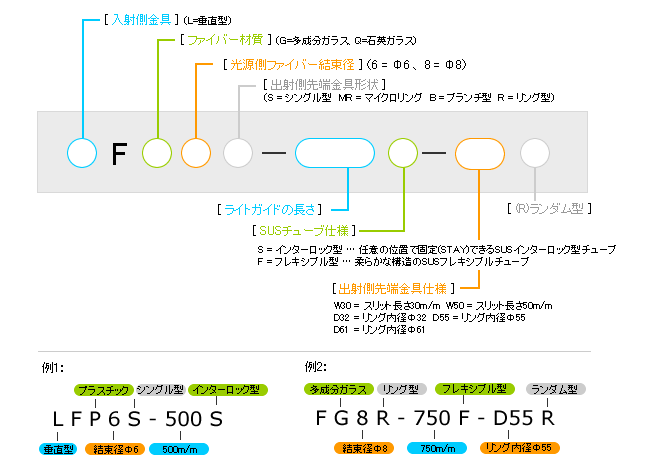

型式表示記号
光ファイバーの種類と特性
| 型 名 | 石英系ガラスファイバー | 多成分系ガラスファイバー | ブラスチックファイバー |
|---|---|---|---|
| 仕様波長域（波長） | 紫外線~近赤外(0.2 ~ 2.0µm) | 可視(0.4 ~ 0.8µm) | 可視(0.4 ~ 0.8µm) |
| 伝送損失 | (UV用)100 ~ 1000dB/km | (可視用)100 ~ 500dB/km | (可視用)300 ~ 1000dB/km |
| 光透過性能 | 高 | 中 | 中 |
| 開口数(NA) | 小(0.2) | 小 ~ 大(0.2 ~ 1.0) | 中(0.5) |
| 開口角度(2β) | 小(23°) | 小 ~ 大(23 ~ 180°) | 中(60°) |
| 光源との結合効率 | 低 | 高 | 高 |
| 耐熱性 | 中120℃（一次被覆の耐熱性） ※端部処理により600℃くらいまで使用可能 |
高 400℃程度 | 低 115℃程度 |
| ファイバー径 | 70 ~ 1000µm | 20 ~ 100µm | 250 ~ 1000µm |
ライトガイドの長さと透光率
ライトガイド曲げR表
| 最小曲げR | SUS管のサイズ (mm) |
|---|---|
| 25R | フレキシブル型Φ8 |
| 30R | フレキシブル型Φ10 |
| 40R | フレキシブル型Φ12.7、Φ14 |
| 50R | SUSインターロック型Φ10、Φ12.7 |

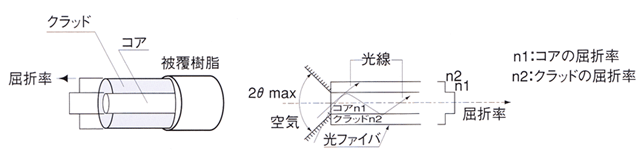

光ファイバーの構造と特性
ライトガイドの使用例
【インターロック式とフレキシブル式の比較】
[ インターロック式 ] |
[ フレキシブル式 ] |
【先端金具形状と外装チューブの種類】
[ 先端図面 ] |

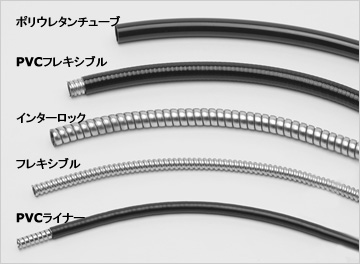

[ 外装チューブの種類 ] |
