3分岐ライトガイド
※受注生産品
LED光源装置やハロゲンランプ光源装置用の
3分岐タイプのライトガイドです。
任意の3方向からワークへ照射することが可能な形状です。
【型番について】
ライトガイドの長さは、型番の「-(ﾊｲﾌﾝ）」以降の数字です。
※3分岐ライトガイドはすべてF=フレキシブル(柔らかな材質）
| 型 名 | ライトガイド長さ | 結束径 | SUSチューブ仕様 |

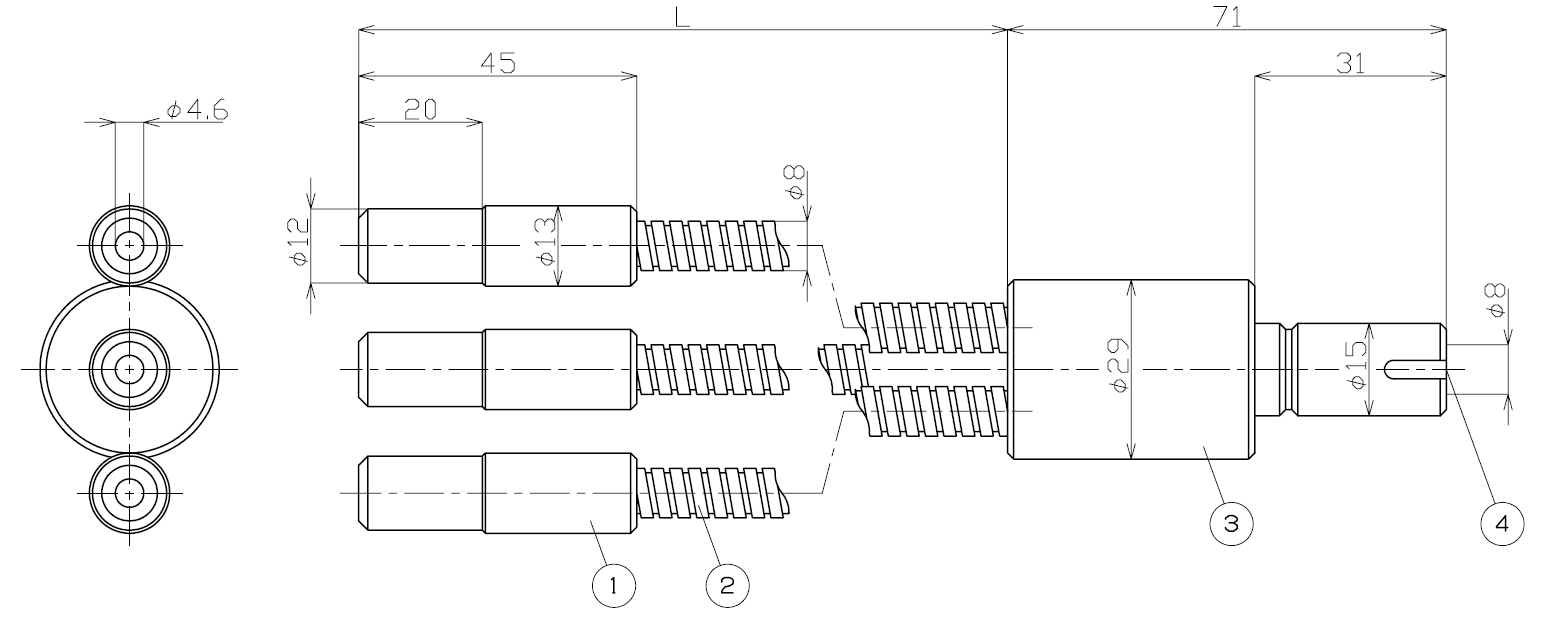

図 面 （クリックで拡大） |
|---|---|---|---|---|
| FG8B-1000F3BR | 1000mm | φ8 | フレキシブル | |
| FG8B-1500F3BR | 1500mm | |||
| FG8B-2000F3BR | 2000mm |
