4分岐ライトガイド
※受注生産品
LED光源装置やハロゲンランプ光源装置用の
4分岐タイプのライトガイドです。
任意の4方向からワークへ照射することが可能な形状です。
【型番について】
ライトガイドの長さは、型番の「-(ﾊｲﾌﾝ）」以降の数字です。
S=インターロック(固定できる材質）
F=フレキシブル(柔らかな材質）

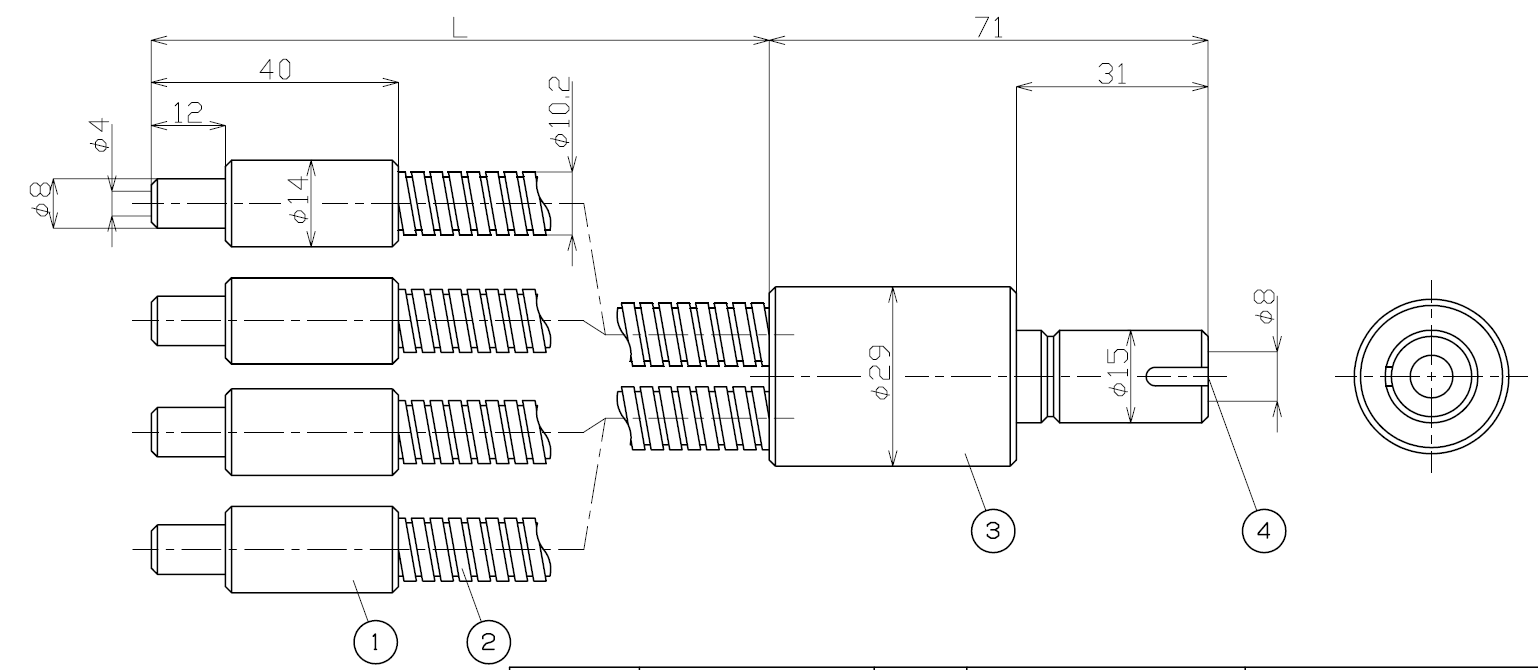

| 型 名 | ライトガイド長さ | 結束径 | SUSチューブ仕様 | 図 面 （クリックで開きます） |
|---|---|---|---|---|
|
FG8B-1000F4BR |
1000mm | φ8 |
フレキシブル |
FG8B-1000F4BR.pdf |
| FG8B-1500F4BR |
1500mm |
|||
| FG8B-2000F4BR | 2000mm |
