出射端側φ8ライトガイド
※受注生産品
LED光源装置やハロゲンランプ光源装置用のライトガイドです。
通常カタログ品の出射端側の口径はφ12ですが、より狭い範囲へ
照射することが可能です。
【型番について】
ライトガイドの長さは、型番の「-(ﾊｲﾌﾝ）」以降の数字です。
S=インターロック(固定できる材質）
F=フレキシブル(柔らかな材質）

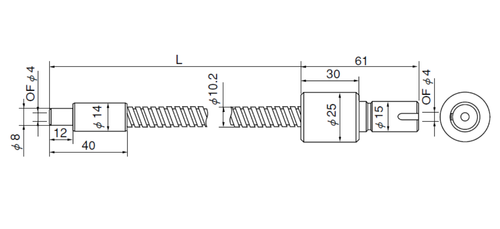

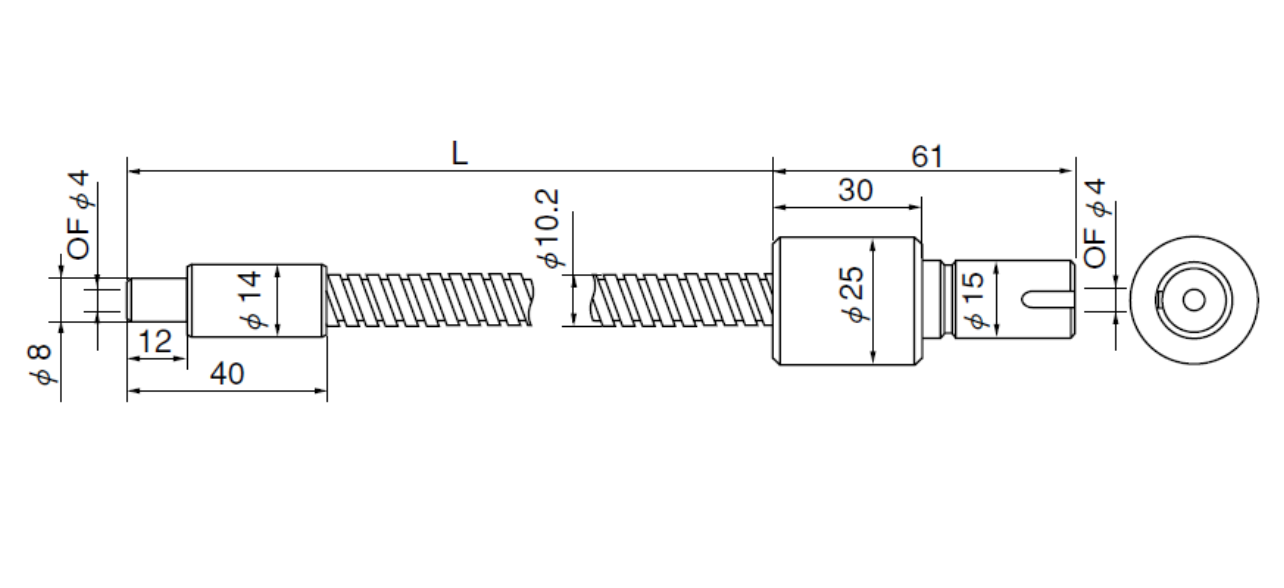

シングルライトガイド
| 型 名 | 長さ | 結束径 | SUSチューブ 仕様 |
図 面 （クリックで開きます） |
備 考 |
|---|---|---|---|---|---|
| FG4S-1000F(8) | 1000mm | φ4 | フレキシブル | FG6S-1000F(8).pdf | ファイバーハンドル径Φ6も製造可能 |
| FG4S-1500F(8) |
1500mm |
||||
| FG4S-2000F(8) | 2000mm |

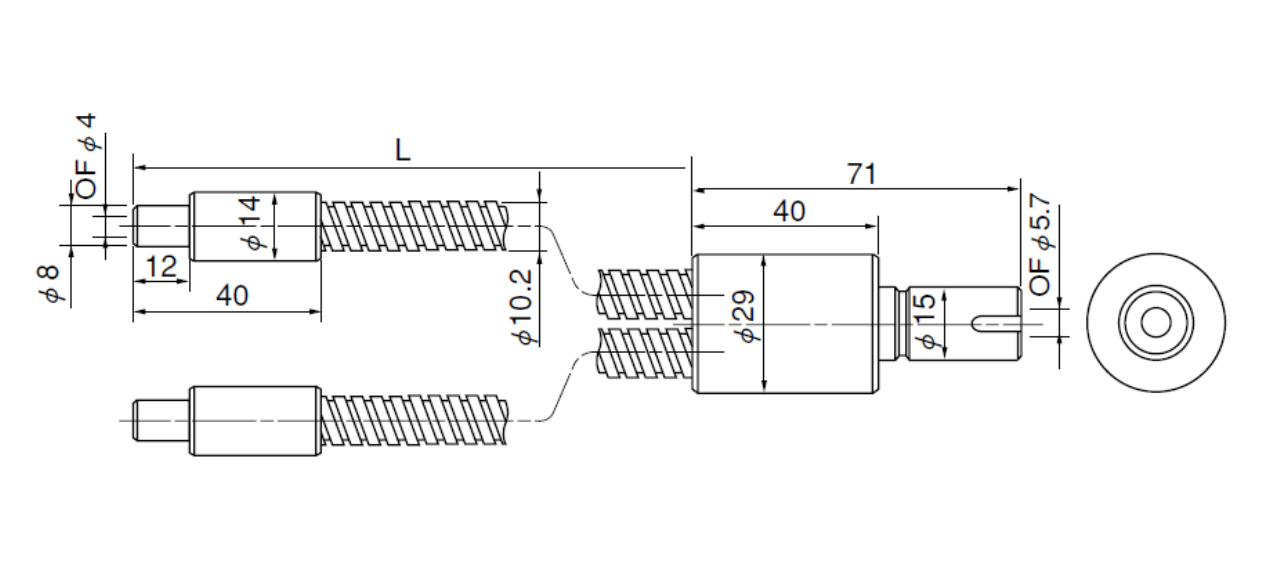

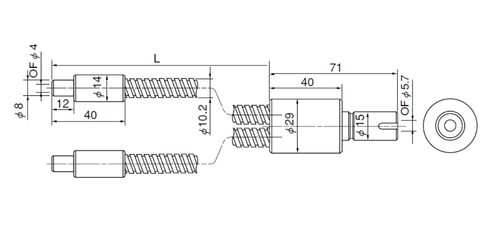

2分岐ライトガイド
| 型 名 | 長さ | 結束径 | SUSチューブ 仕様 |
図 面 （クリックで開きます） |
|---|---|---|---|---|
| FG5.7B-1000FR(8) | 1000mm | φ5.7 | フレキシブル | FG5.7B-1000F(8).pdf |
| FG5.7B-1500FR(8) |
1500mm |
|||
| FG5.7B-2000FR(8) | 2000mm |

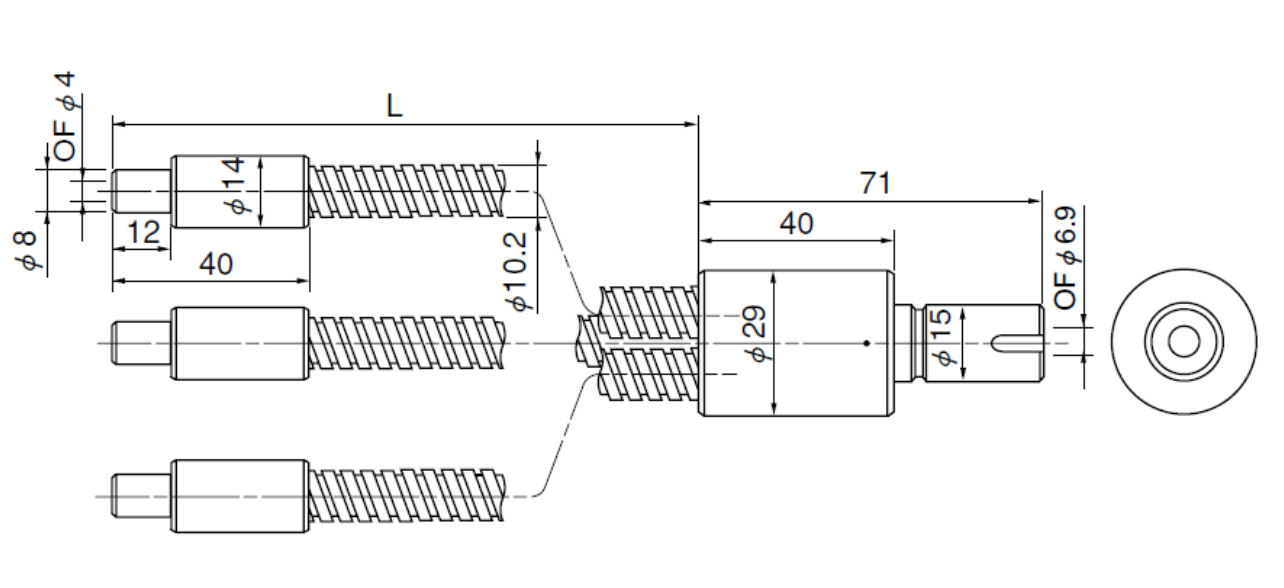

3分岐ライトガイド
| 型 名 | 長さ | 結束径 | SUSチューブ 仕様 |
図 面 （クリックで開きます） |
|---|---|---|---|---|
| FG6.9B-1000F3BR(8) | 1000mm | φ6.9 | フレキシブル | FG6.9B-1000F3BR(8).pdf |
| FG6.9B-1500F3BR(8) |
1500mm |
|||
| FG6.9B-2000F3BR(8) | 2000mm |

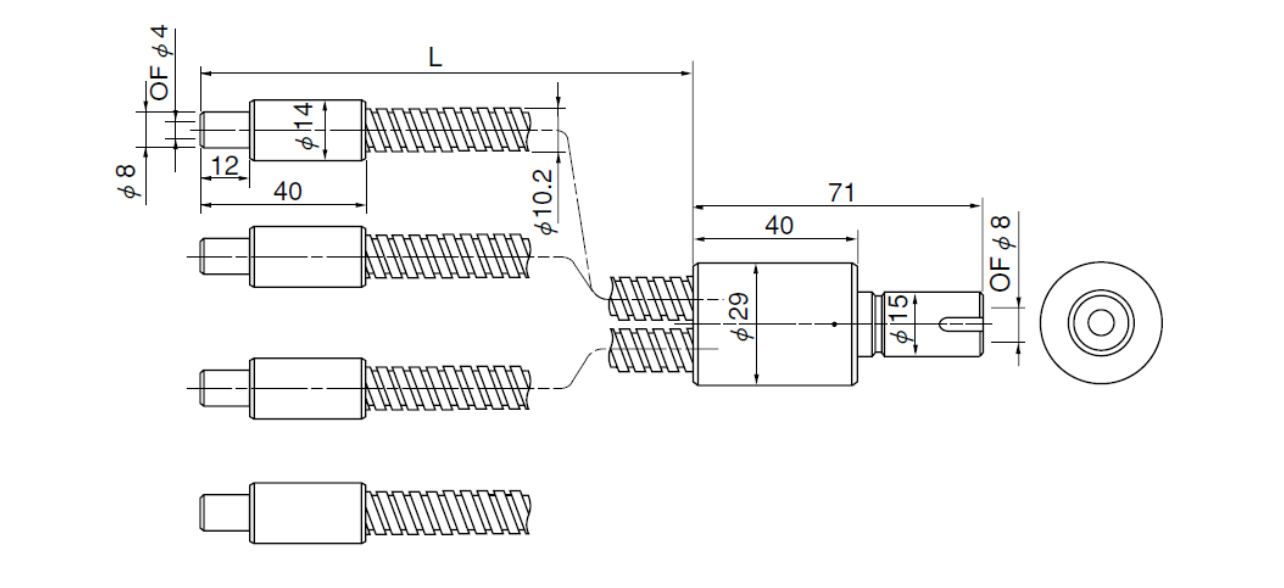

4分岐ライトガイド
| 型 名 | 長さ | 結束径 | SUSチューブ 仕様 |
図 面 （クリックで開きます） |
|---|---|---|---|---|
| FG8B-1000F4BR(8) | 1000mm | φ8 | フレキシブル | FG8B-1000F4R(8).pdf |
| FG8B-1500F4BR(8) |
1500mm |
|||
| FG8B-2000F4BR(8) | 2000mm |
