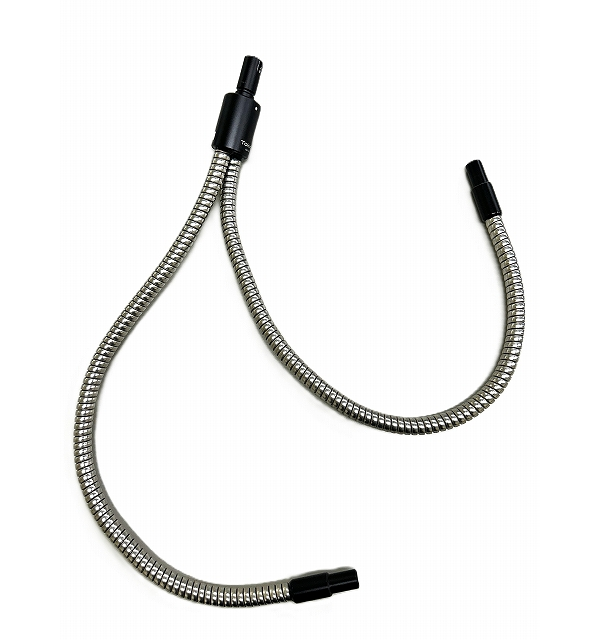

2分岐ライトガイド
LED光源装置やハロゲンランプ光源装置用の
2分岐タイプのライトガイドです。
任意の2方向からワークへ照射することが可能な形状です。

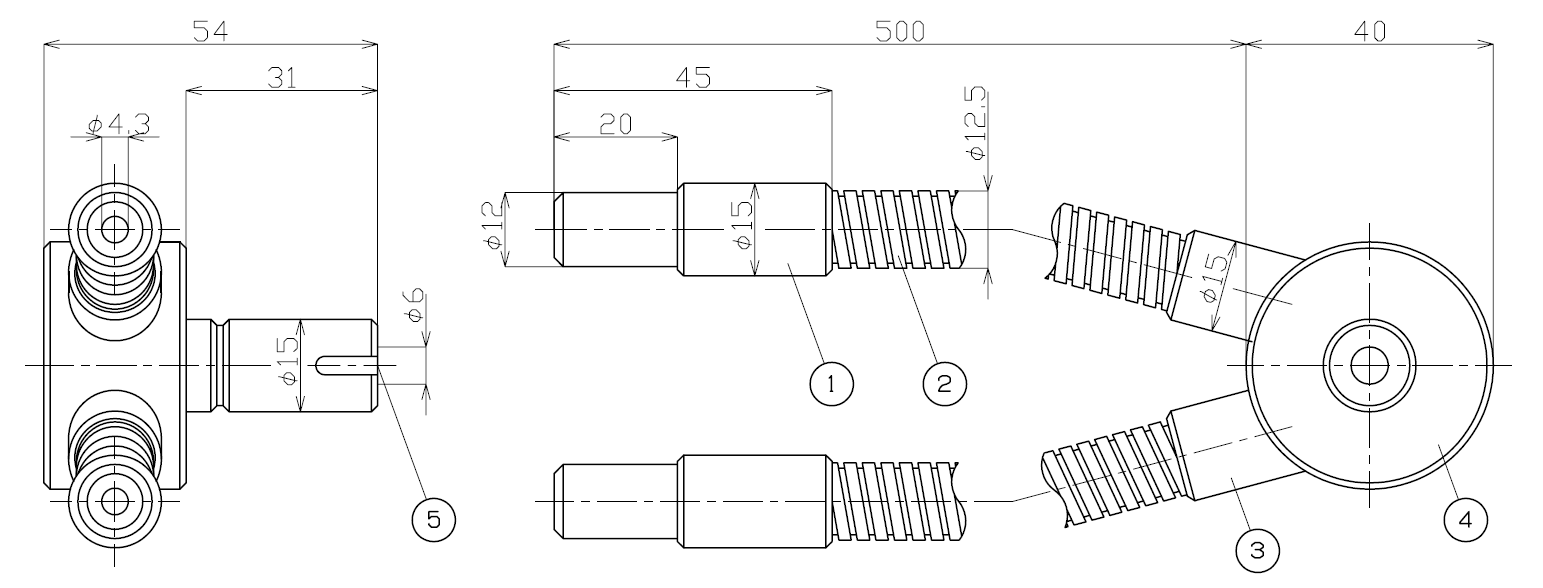

LFG6B-500Sは入射側の金具が垂直タイプ

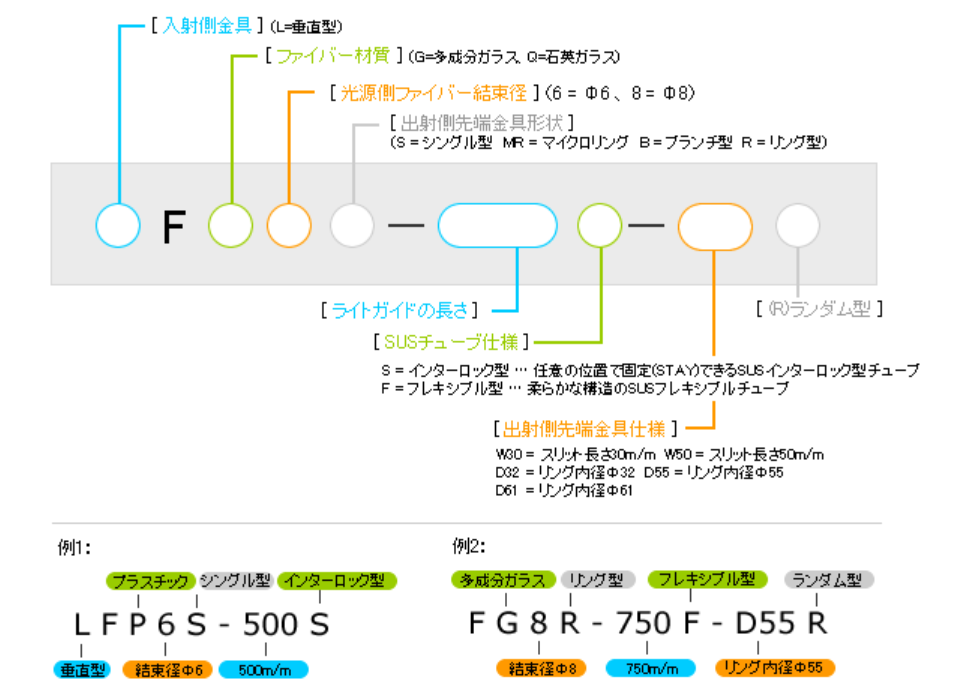

【型番について】
ライトガイドの長さは、型番の「-(ハイフン)」以降の数字です。
S=インターロック(固定できる材質)
F=フレキシブル(柔らかな材質)

| 型 名 | ライトガイド 長さ |
結束径 | SUSチューブ仕様 |
図 面 (クリックで開きます) |
|---|---|---|---|---|

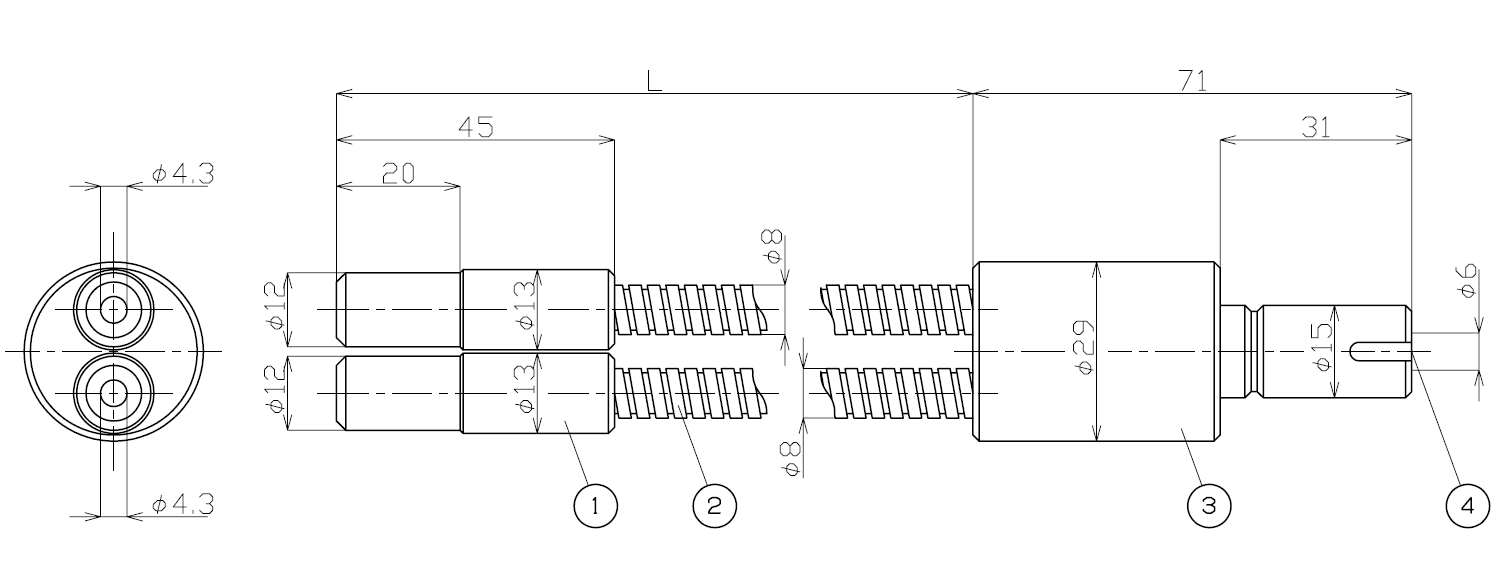

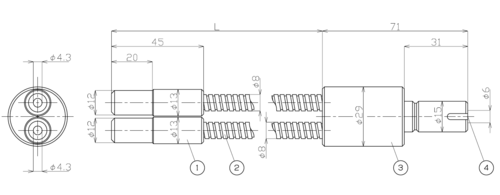

| FG6B-500S | 500mm | φ6 |
インターロック |
|
| LFG6B-500S | 500mm | φ6 |
インターロック 垂直タイプ |
LFG6B-500S.pdf |

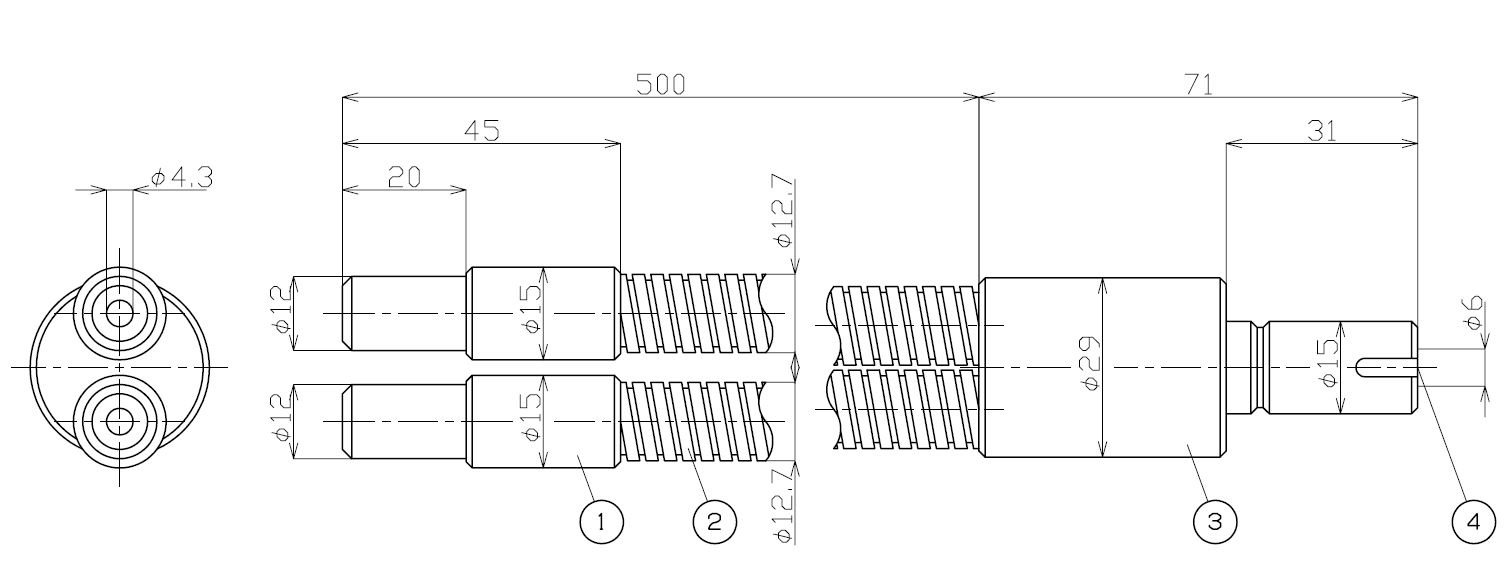

| FG6B-500FR | 500mm | φ6 |
フレキシブル |
FG6B-500FR.pdf |
| FG6B-1000FR | 1000mm | |||
| FG6B-1500FR | 1500mm | |||
| FG6B-2000FR | 2000mm |
