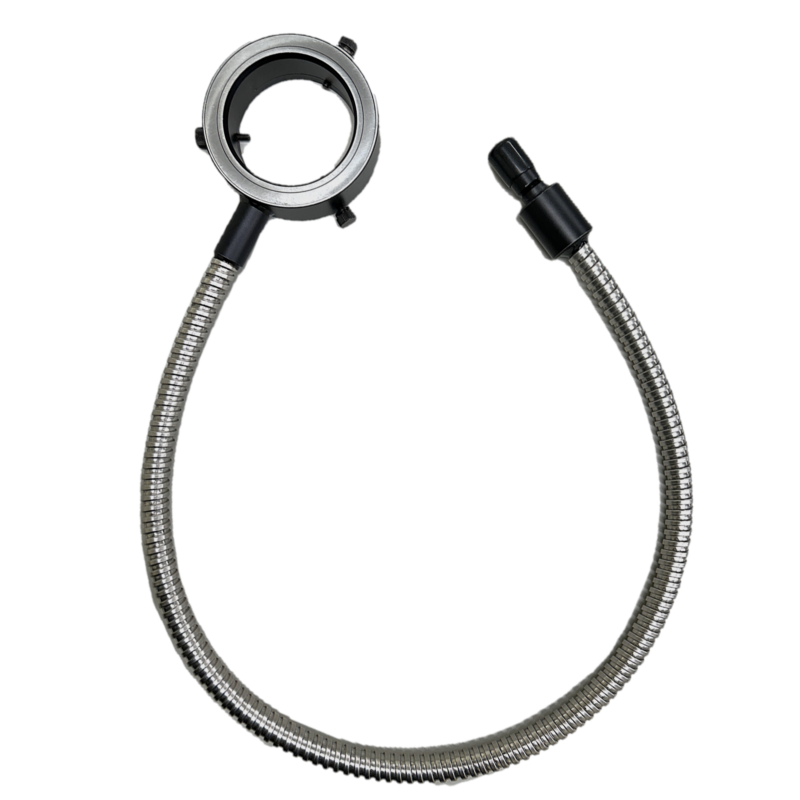

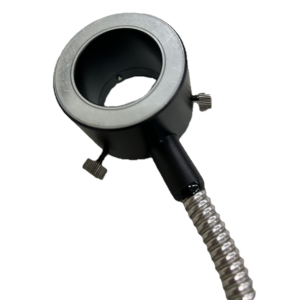

LED光源装置やハロゲンランプ光源装置用の
リング型形状のライトガイドです。
カメラやレンズの鏡筒へ取り付けることが可能。
リング型とすることで、全周囲に光を当てることができます。
様々な内径・外径の製品をラインナップしてますので
照射対象の大きさや形状に合わせてご選定下さい
ライトガイドの長さは、型番の「-(ﾊｲﾌﾝ)」以降の数字です。
リングライトガイドはすべてF=フレキシブル(柔らかな材質）

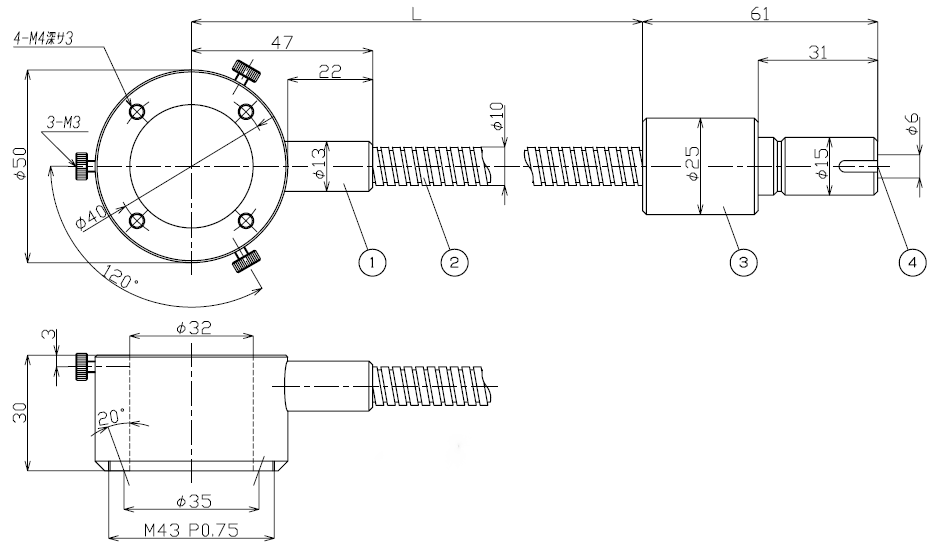

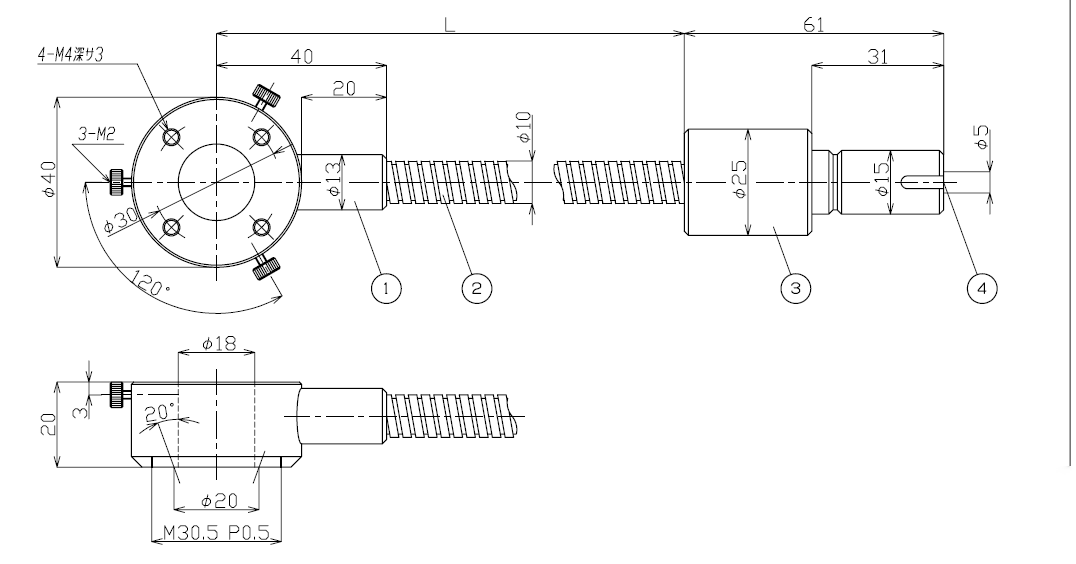

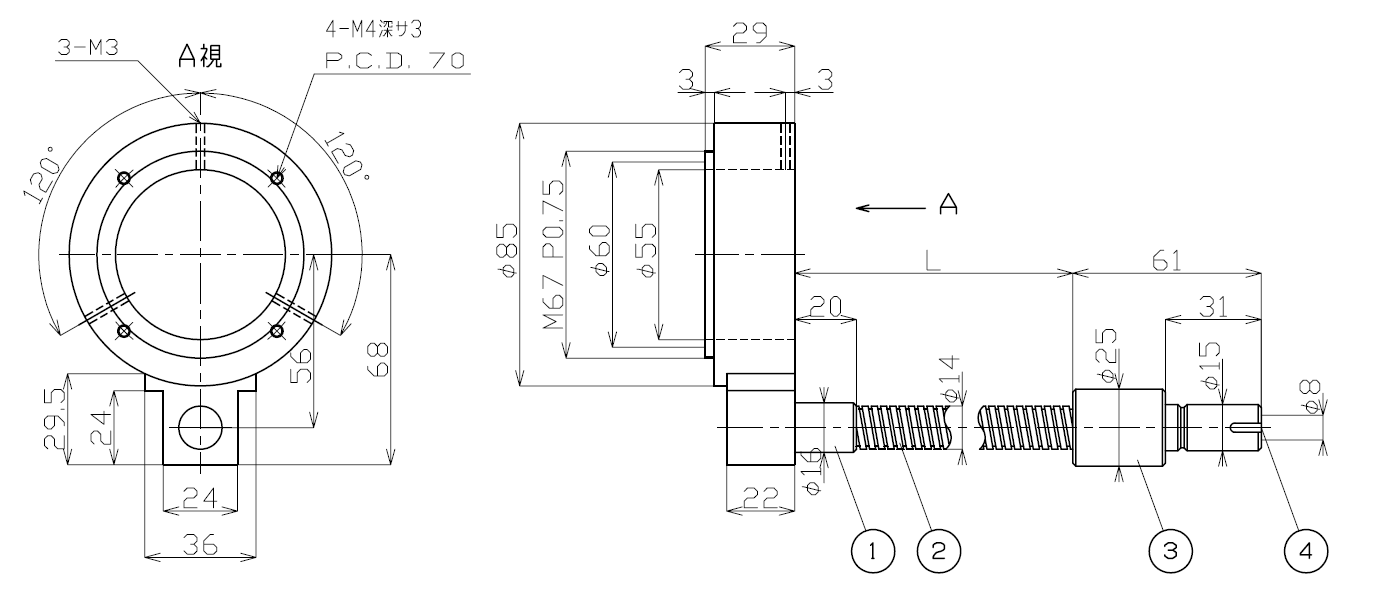

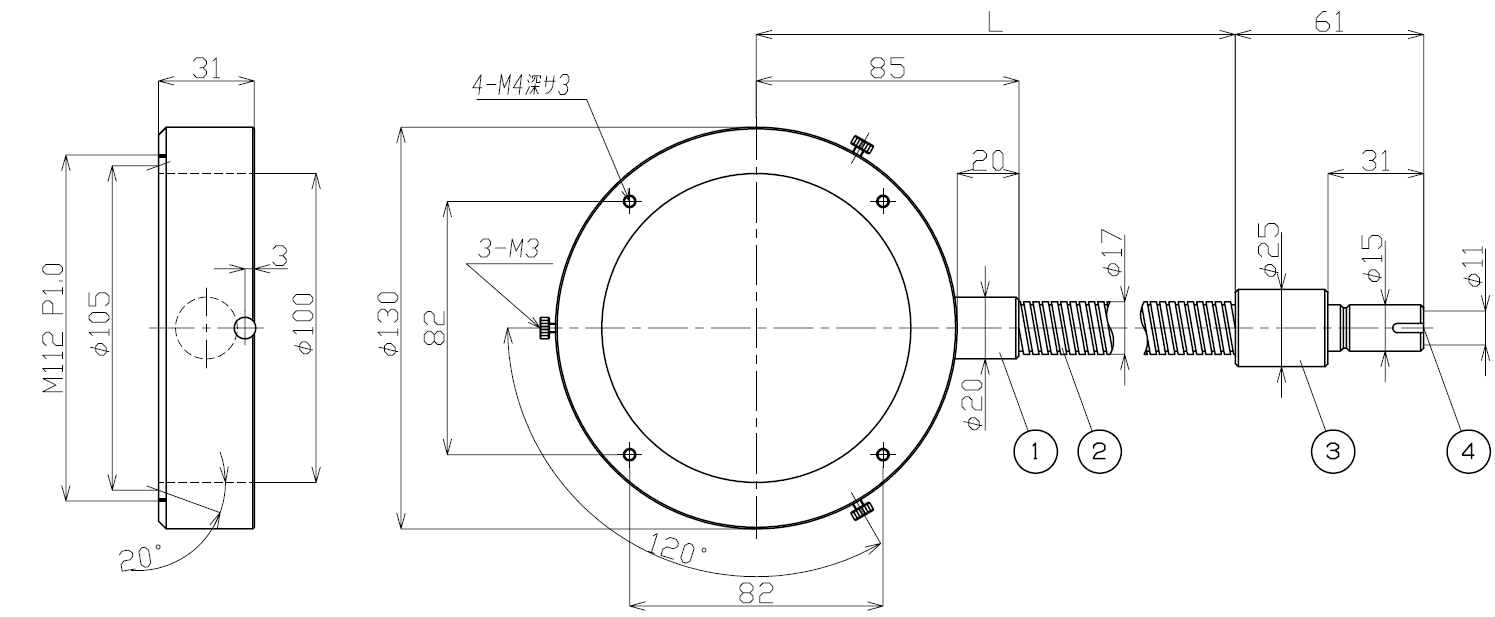

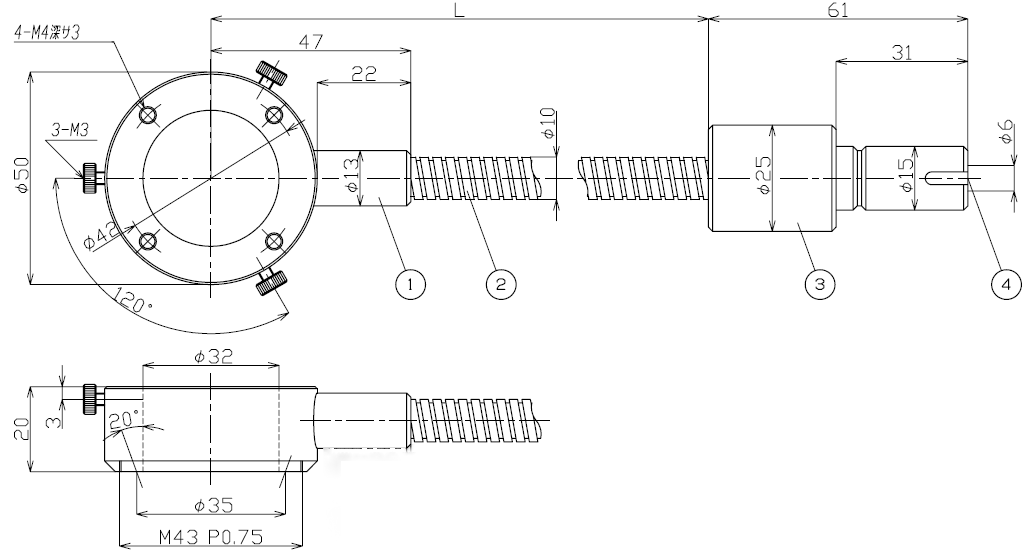

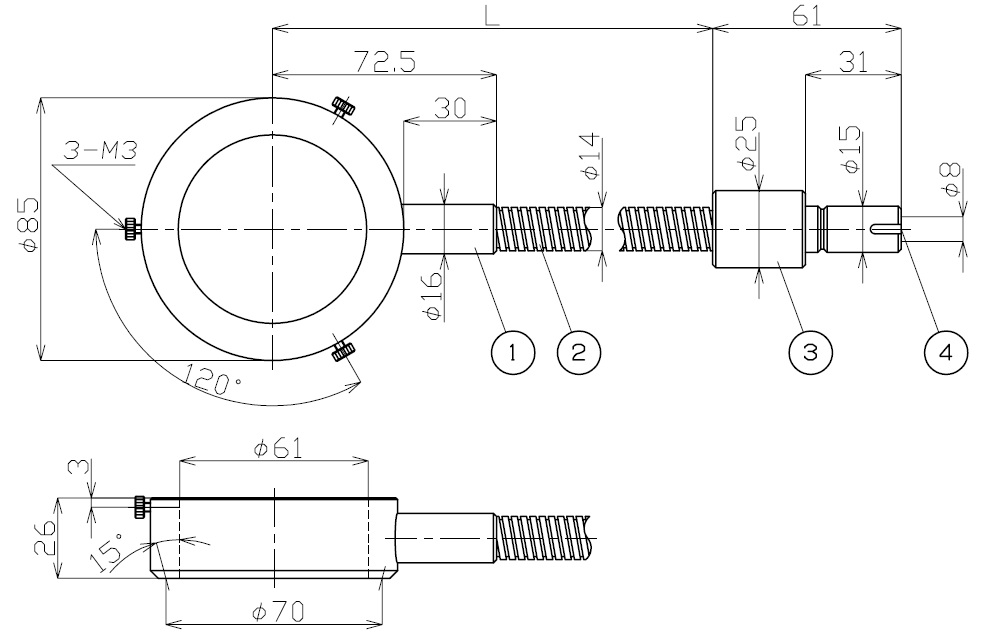

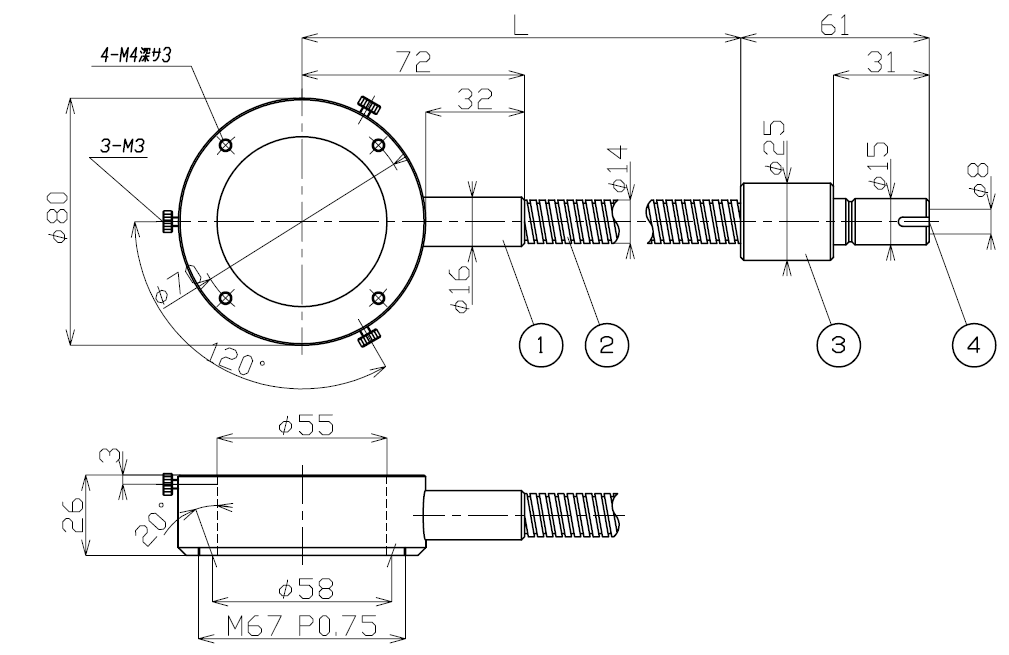

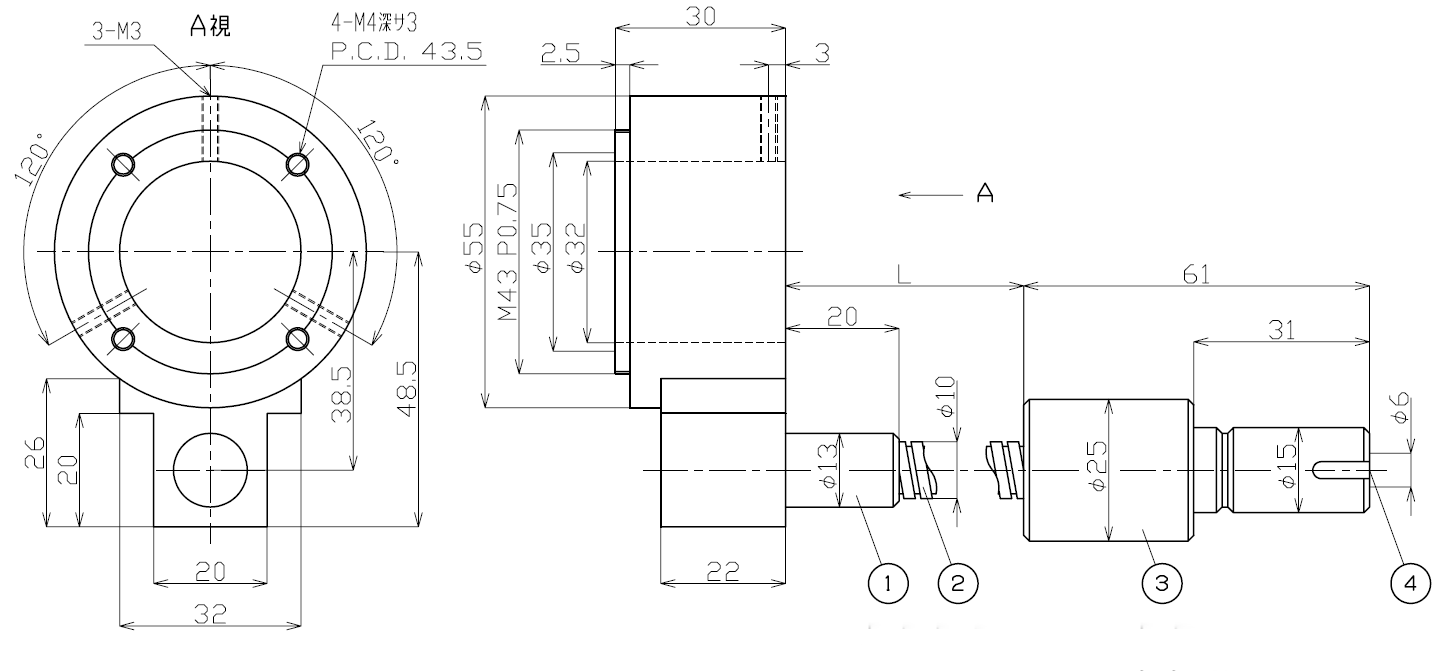

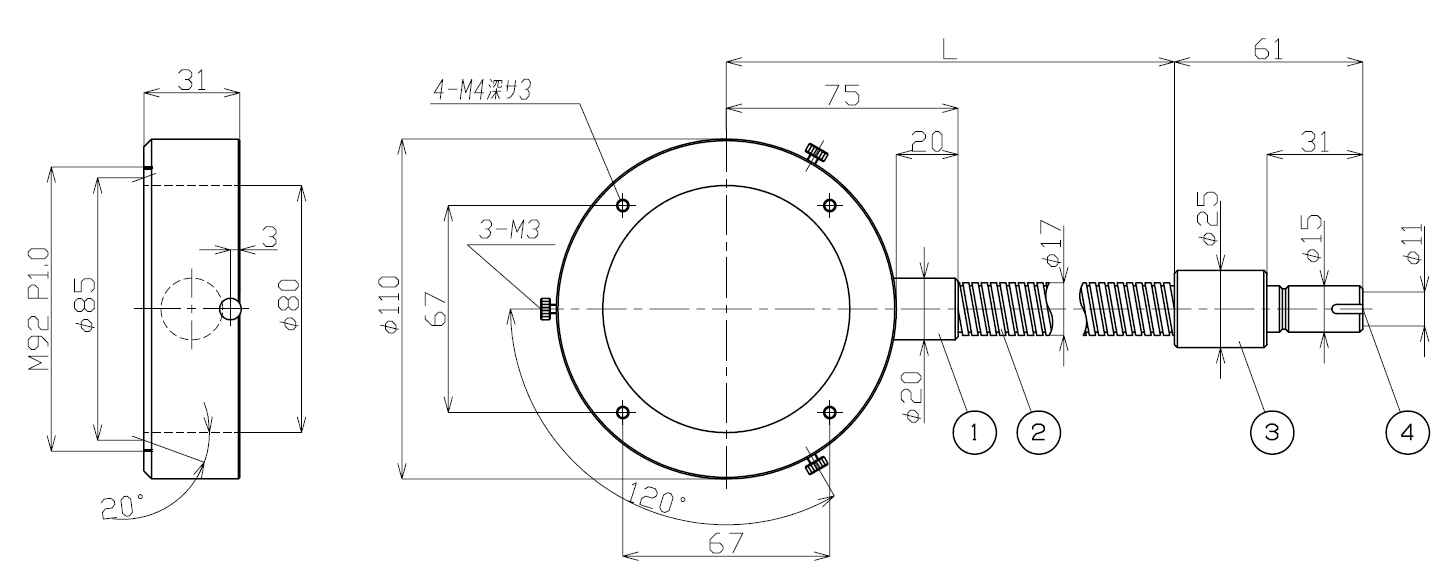

| 型 名 | ライトガイド長さ | 結束径 | リング内径 | 図 面 （クリックで拡大します） |
|---|---|---|---|---|
| FG5R-1000FD18R | 1000mm | φ5 | φ18 | |
| FG5R-1500FD18R | 1500mm | |||
| FG5R-2000FD18R | 2000mm | |||
| FG6R-1000FD32R | 1000mm | φ6 | φ32 | |
| FG6R-1500FD32R | 1500mm | |||
| FG6R-2000FD32R | 2000mm | |||
| FG6R-1000FD32H20R | 1000mm | φ8 | φ32 | |
| FG6R-1500FD32H20R | 1500mm | |||
| FG6R-2000FD32H20R | 2000mm | |||
| FG6R-1000FVD32R | 1000mm | φ6 | φ32 | |
| FG6R-1500FVD32R | 1500mm | |||
| FG6R-2000FVD32R | 2000mm | |||
| FG8R-750FD55R | 750mm | φ8 | φ55 | |
| FG8R-1000FD55R | 1000mm | |||
| FG8R-1500FD55R | 1500mm | |||
| FG8R-2000FD55R | 2000mm | |||
| FG8R-1000FVD55R | 1000mm | φ8 | φ55 | |
| FG8R-1500FVD55R | 1500mm | |||
| FG8R-2000FVD55R | 2000mm | |||
| FG8R-750FD61R | 750mm | φ8 | φ61 | |
| FG8R-1000FD61R | 1000mm | |||
| FG8R-1500FD61R | 1500mm | |||
| FG8R-2000FD61R | 2000mm | |||
| FG11R-1000FD80R | 1000mm | φ11 |
φ80 |
|
| FG11R-1500FD80R | 1500mm | |||
| FG11R-2000FD80R | 2000mm | |||
| FG11R-1000FD100R | 1000mm | φ11 | φ100 | |
| FG11R-1500FD100R | 1500mm | |||
| FG11R-2000FD100R | 2000mm |
