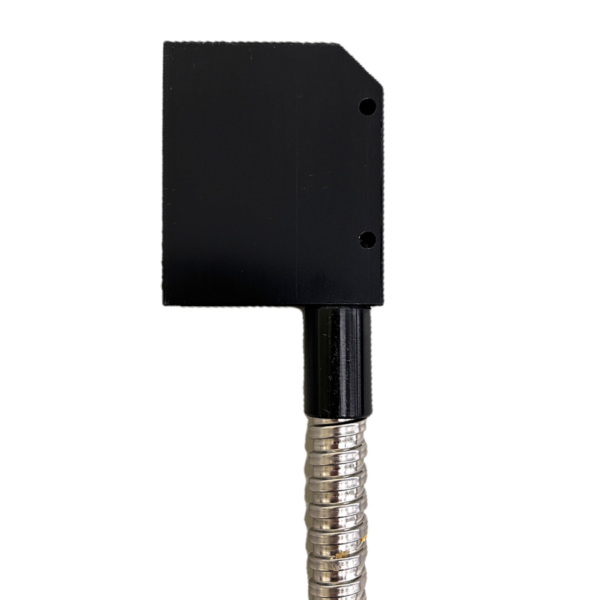

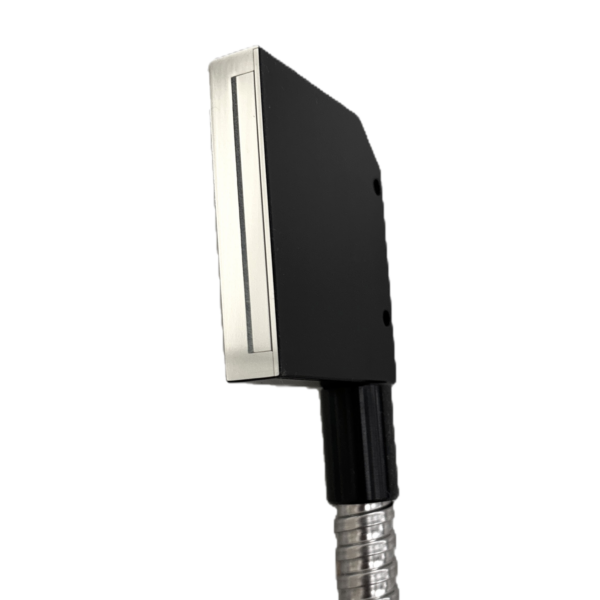

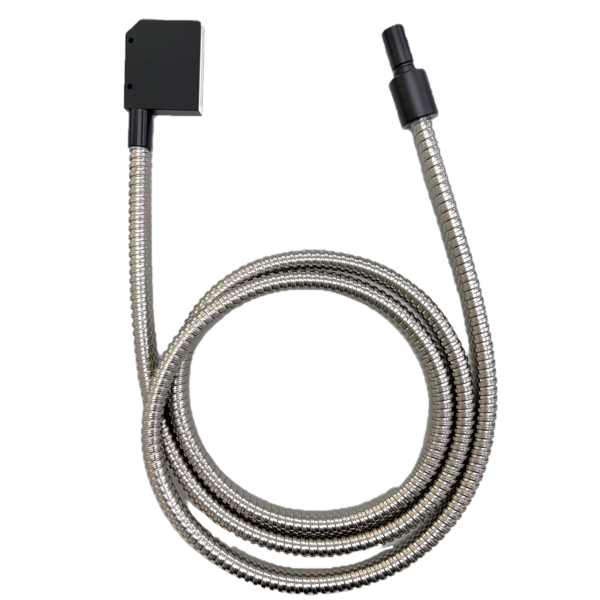

出射部のファイバーを平らに配置したライトガイドです
シート状のワークやLCD・PDPの基板や製品の欠陥検査など、
ラインセンサーカメラを用いた検査に最適。
検査環境上、チューブの取り回しスペースを確保しにくい場合などに
最適な側方照射タイプのライン型ライトガイドです。
様々な内径・外径の製品をラインナップしておりますので
照射対象の大きさや形状に合わせて選定して下さい
側方照射型ライン型ライトガイドのチューブ材質は
すべてフレキシブル(柔らかな素材）
|
型 名 |
ライトガイド長さ | 結束径 | スリット長さ |

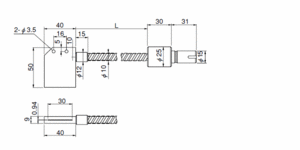

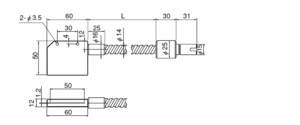

図 面 （クリックで拡大します） |
|---|---|---|---|---|
| FG6L-1000F FLW30RⅡ | 1000mm | φ6 |
30mm |
FG6L-1000FLW30R2.pdf |
| FG6L-1500F FLW30RⅡ | 1500mm | |||
| FG6L-2000F FLW30RⅡ | 2000mm | |||
| FG8L-1000F FLW50R | 1000mm | φ8 | 50mm | FG8L-1000FLW50R.pdf |
| FG8L-1500F FLW50R | 1500mm | |||
| FG8L-2000F FLW50R | 2000mm |
