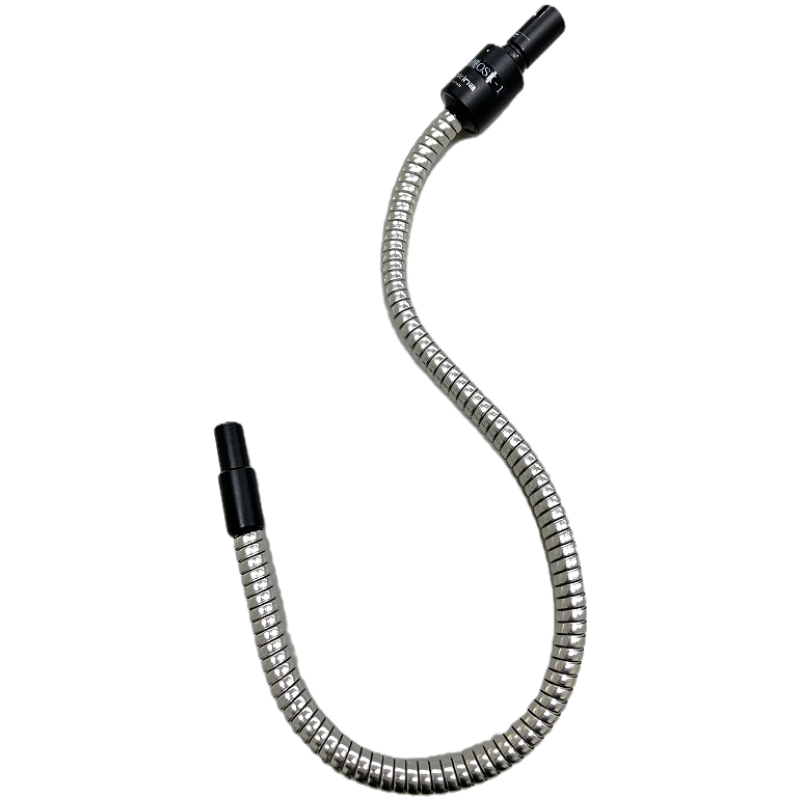

LED光源装置やハロゲンランプ光源装置用の
シングルタイプのライトガイドです。

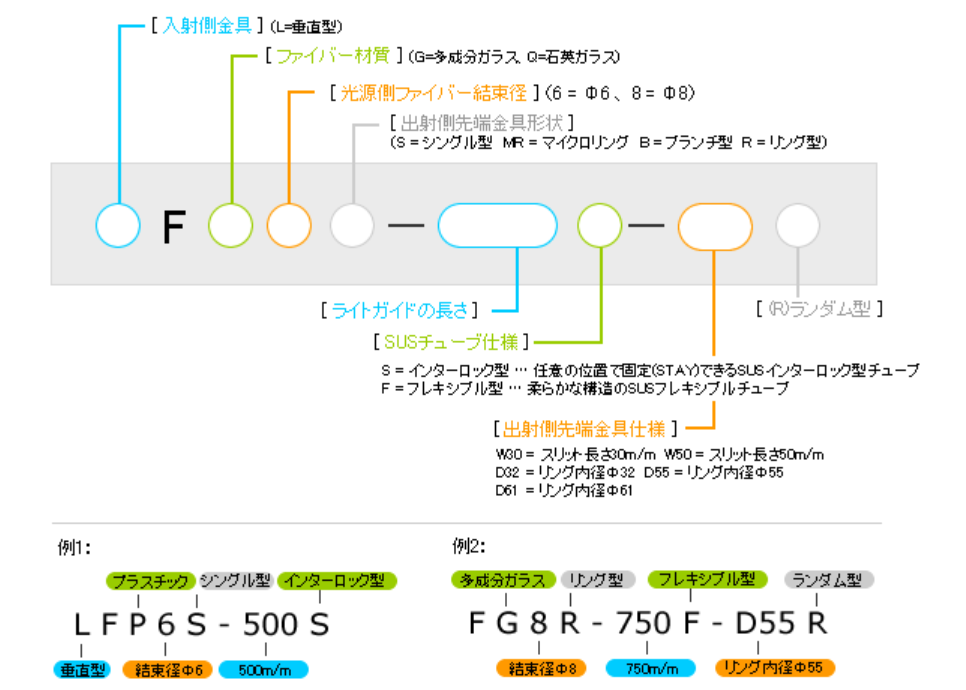

ライトガイドの長さは、型番の「L」以降の数字です。
S=インターロック(固定できる材質）
F=フレキシブル(柔らかな材質）
|
型 名 |
ライトガイド長さ | 結束径 | SUSチューブ仕様 |
図 面 （クリックで開きます） |
|---|---|---|---|---|

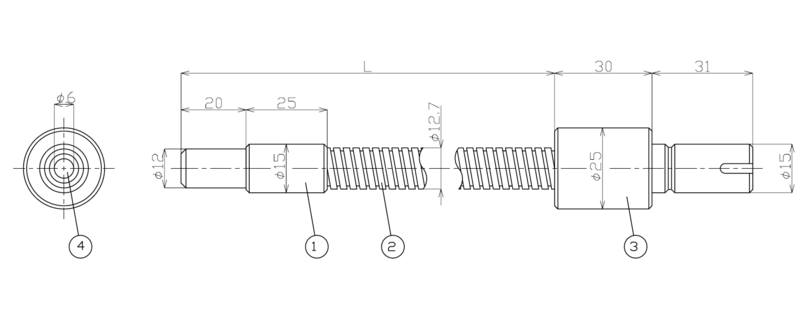

| FG6S-500S | 500mm | φ6 | インターロック | FG6S-500S.pdf |
| FG6S-1000S | 1000mm | |||
| FG8S-500S | 500mm | φ8 | ||
| FG8S-1000S | 1000mm | |||

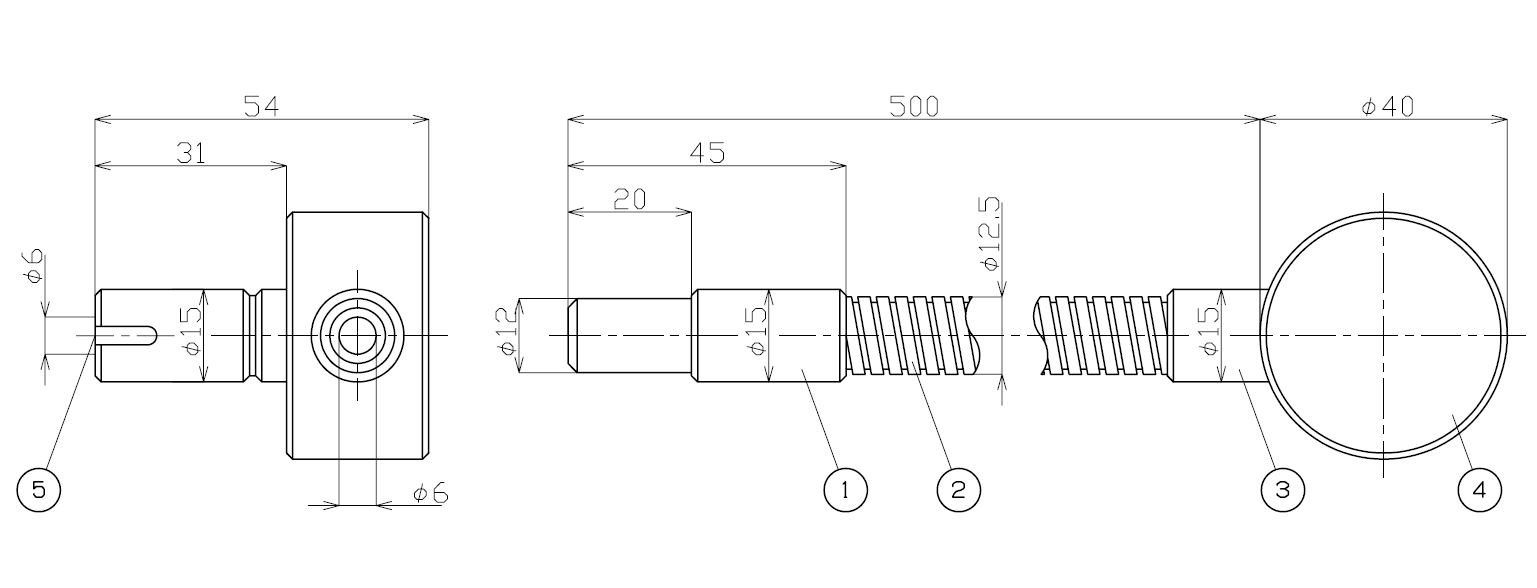

| LFG6S-500S | 500mm | φ6 |
インターロック 垂直型 |
|

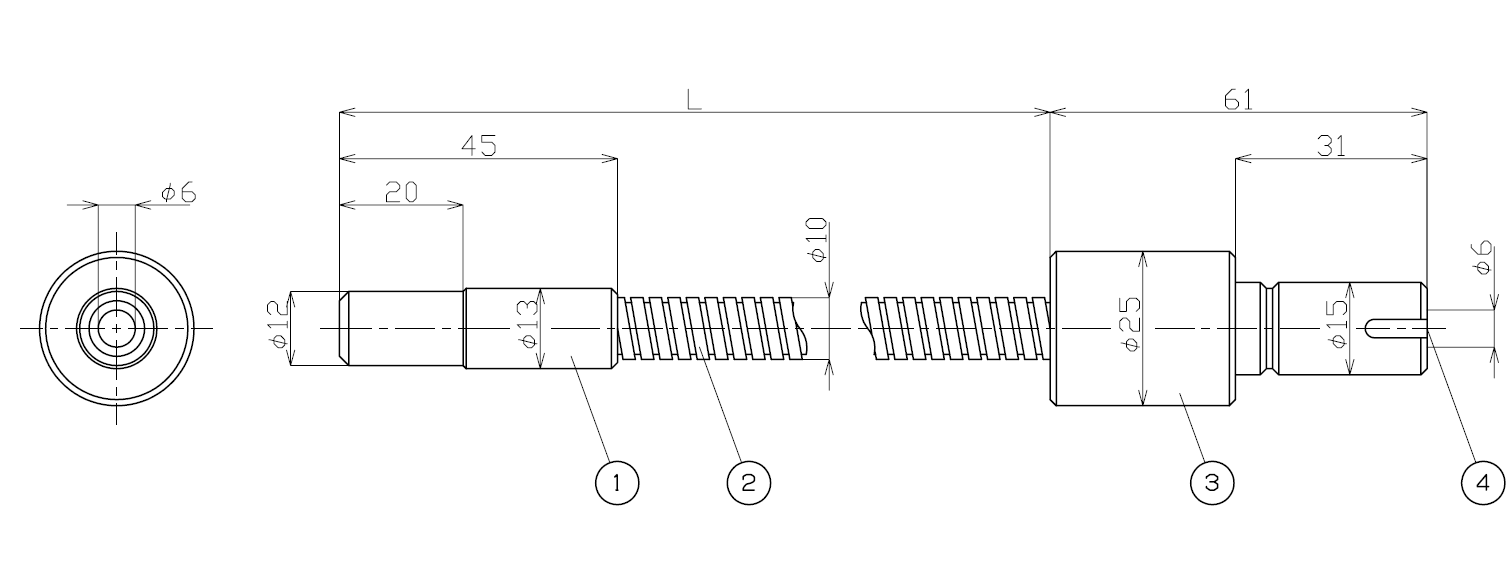

| FG6S-500F | 500mm | φ6 | フレキシブル |  |
| FG6S-1000F | 1000mm | |||
| FG6S-1500F | 1500mm | |||
| FG6S-2000F | 2000mm | |||

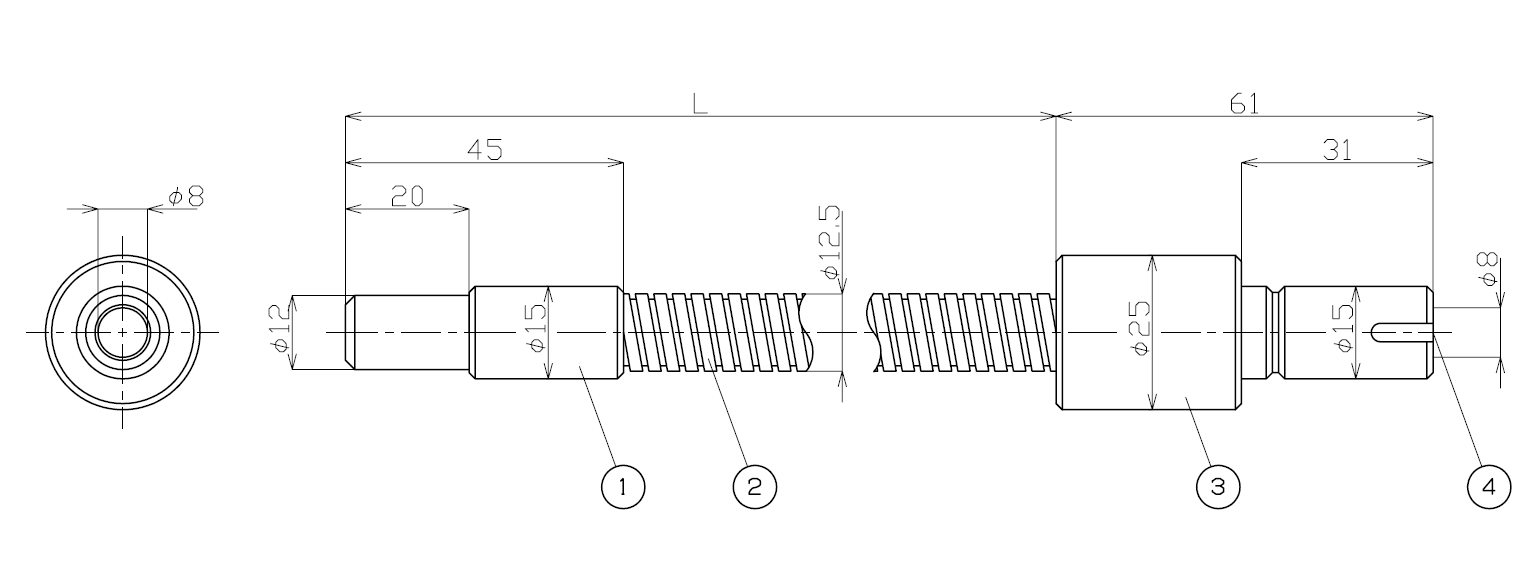

| FG8S-500F |
500mm |
φ8 | フレキシブル |  |
| FG8S-1000F |
1000mm |
|||
| FG8S-1500F |
1500mm |
|||
| FG8S-2000F |
2000mm |
