LED光源装置やハロゲンランプ光源装置用の
テーパー型リングライトガイドです。
■特長
・テーパー面より出射するため、近接における中抜け(ドーナツ状)
現象を解消することができます。
・焦点距離が特に短いレンズに最適
・円筒状の物の内面を照射する事も可能
ライトガイドの長さは、型番の「-(ﾊｲﾌﾝ)」以降の数字です。
テーパー型リングライトガイドはすべてF=フレキシブル(柔らかな材質）
※ ご希望のテーパー照射角度がございましたら
お問い合わせください
| 型 名 | ライトガイド長さ | 結束径 | リング内径 | 図 面(クリックで拡大します） |
|---|---|---|---|---|

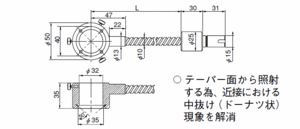

| FG6R-1000FD32TP | 1000mm | φ6 | φ32 | FG6R-1000FD32TP.pdf |
| FG6R-1500FD32TP | 1500mm | |||
| FG6R-2000FD32TP | 2000mm | |||

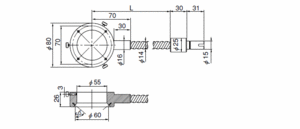

| FG8R-1000FD55TP | 1000mm | φ8 | φ55 | FG8R-1000FD55TP.pdf |
| FG8R-1500FD55TP | 1500mm | |||
| FG8R-2000FD55TP | 2000mm |
