シングルライトガイド

型 名 生産状況 図 面  (クリックで拡大します) 備 考

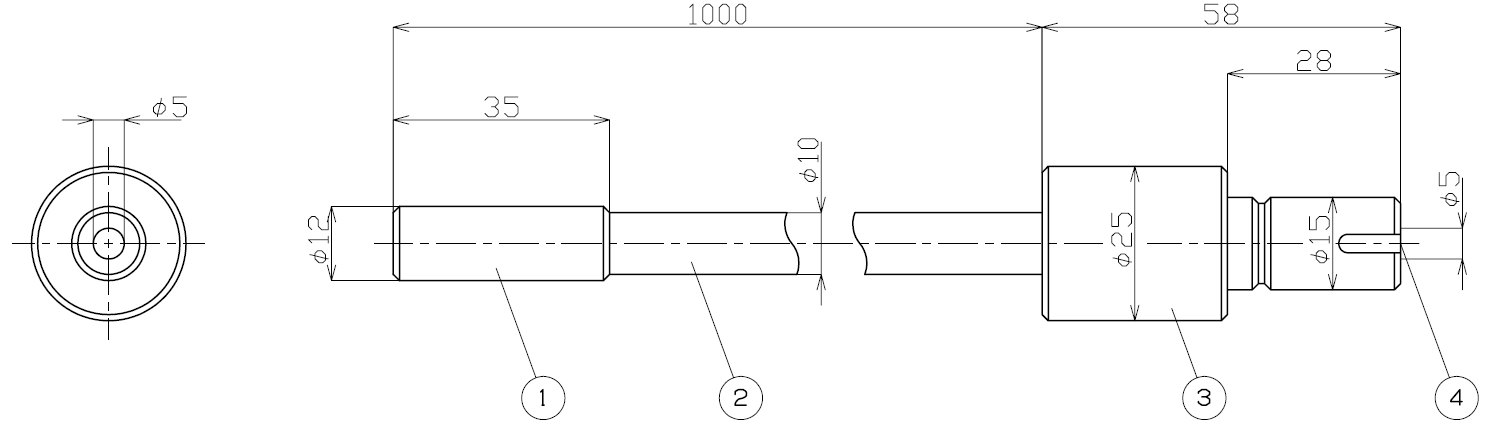

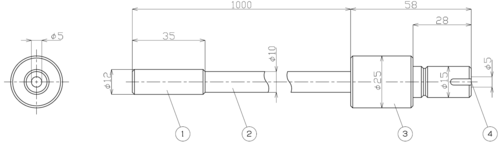

KP5S-1000 標準生産品 KP5S-1000.png

 ・KTX-50Rにしかご使用になれません

・ファイバー被覆はPVCのみ

KP5S-1500 標準生産品
KP5S-2000 標準生産品

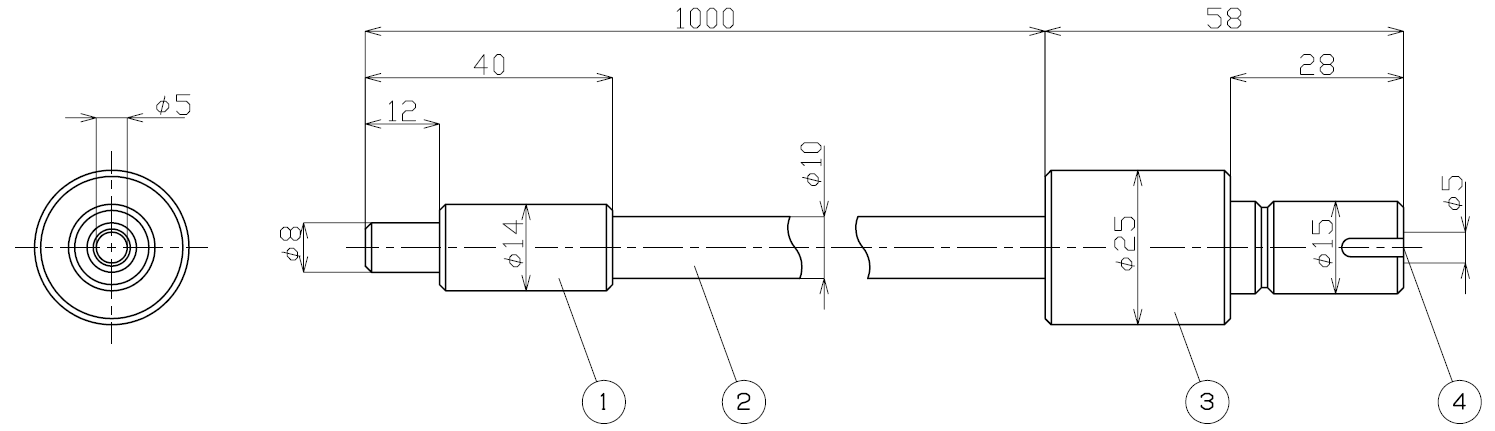

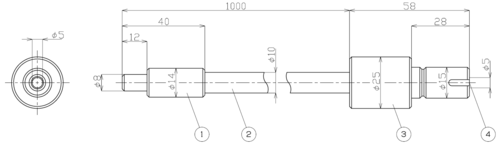

KP5S-1000(8) 標準生産品 KP5S-1000(8).png  ・KTX-50Rにしかご使用になれません・ファイバー被覆はPVCのみ
KP5S-1500(8) 標準生産品
KP5S-2000(8) 標準生産品

2分岐ライトガイド

型 名 生産状況 図 面  (クリックで拡大します) 備 考

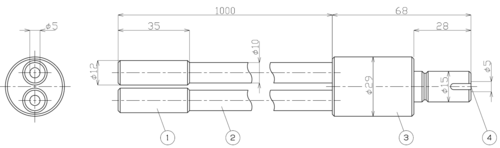

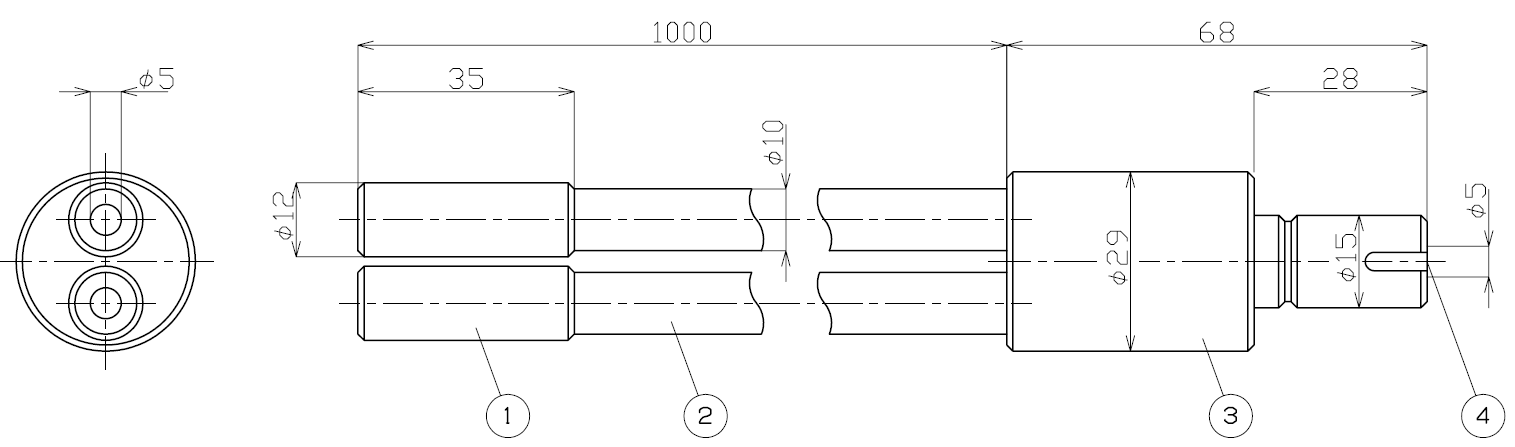

KP5B-1000 標準生産品 KP5B-1000.png  ・KTX-50Rにしかご使用になれません・ファイバー被覆はPVCのみ
KP5B-1500 標準生産品
KP5B-2000 標準生産品

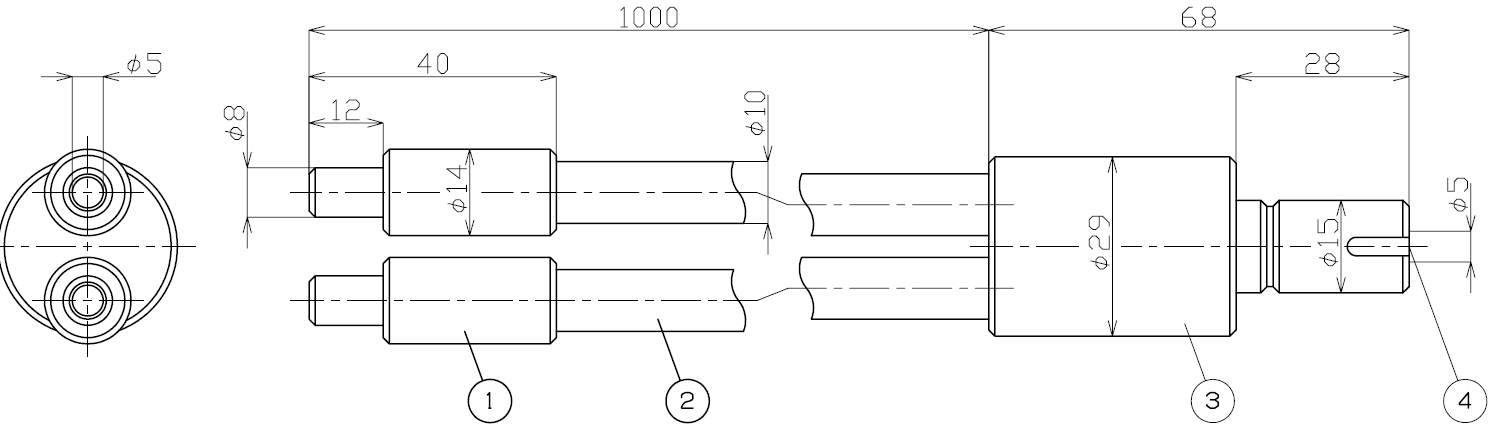

KP5B-1000(8) 標準生産品 KP5B-1000(8).png  ・KTX-50Rにしかご使用になれません・ファイバー被覆はPVCのみ
KP5B-1500(8) 標準生産品
KP5B-2000(8) 標準生産品

リングライトガイド

型 名 生産状況 図 面  (クリックで拡大します) 備 考

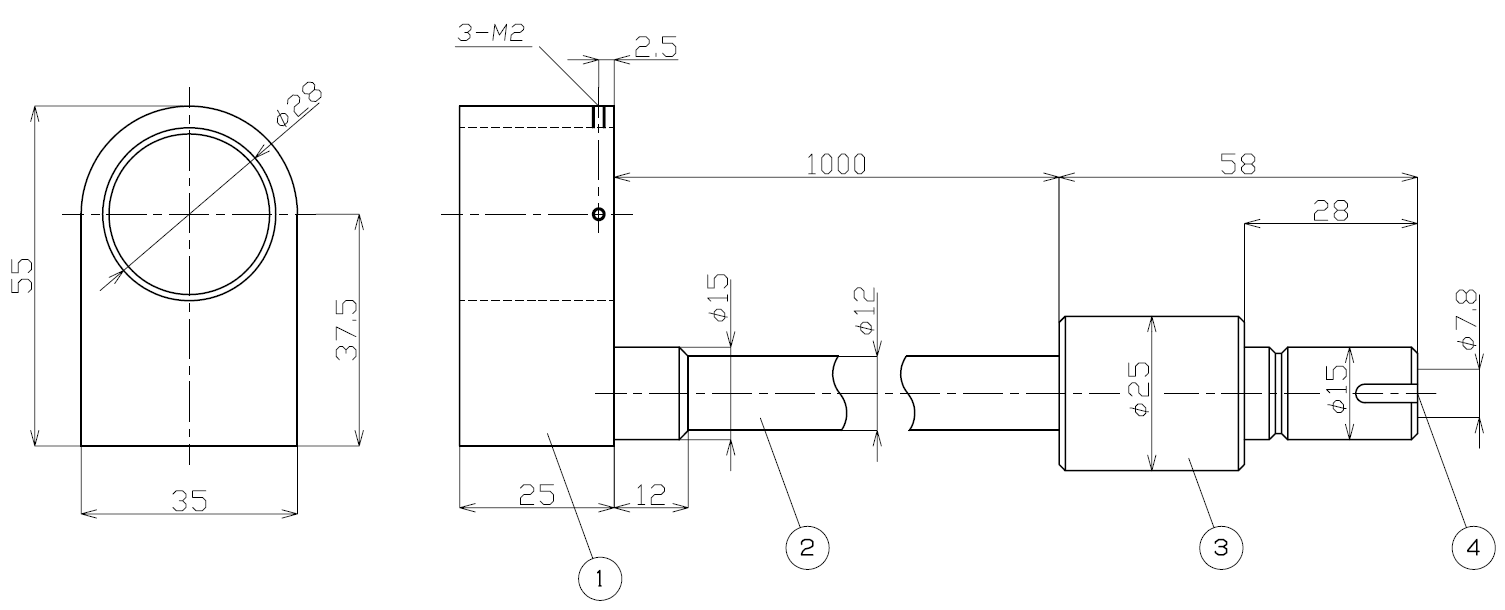

KP7.8R-1000D28 標準生産品 KP7.8R-1000D28.png  ・KTX-50Rにしかご使用になれません・ファイバー被覆はPVCのみ
KP7.8R-1500D28 標準生産品
KP7.8R-2000D28 標準生産品

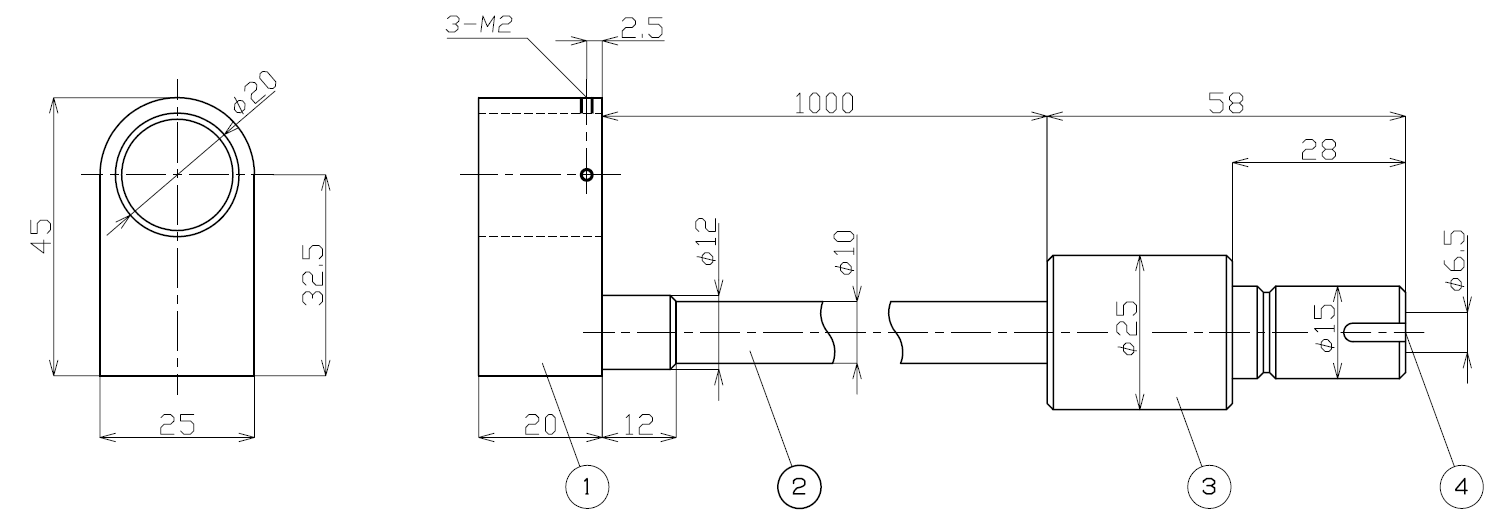

KP6.5R-1000D20 標準生産品 KP6.5R-1000D20.png   ・KTX-50Rにしかご使用になれません・ファイバー被覆はPVCのみ
KP6.5R-1500D20 標準生産品
KP6.5R-2000D20 標準生産品

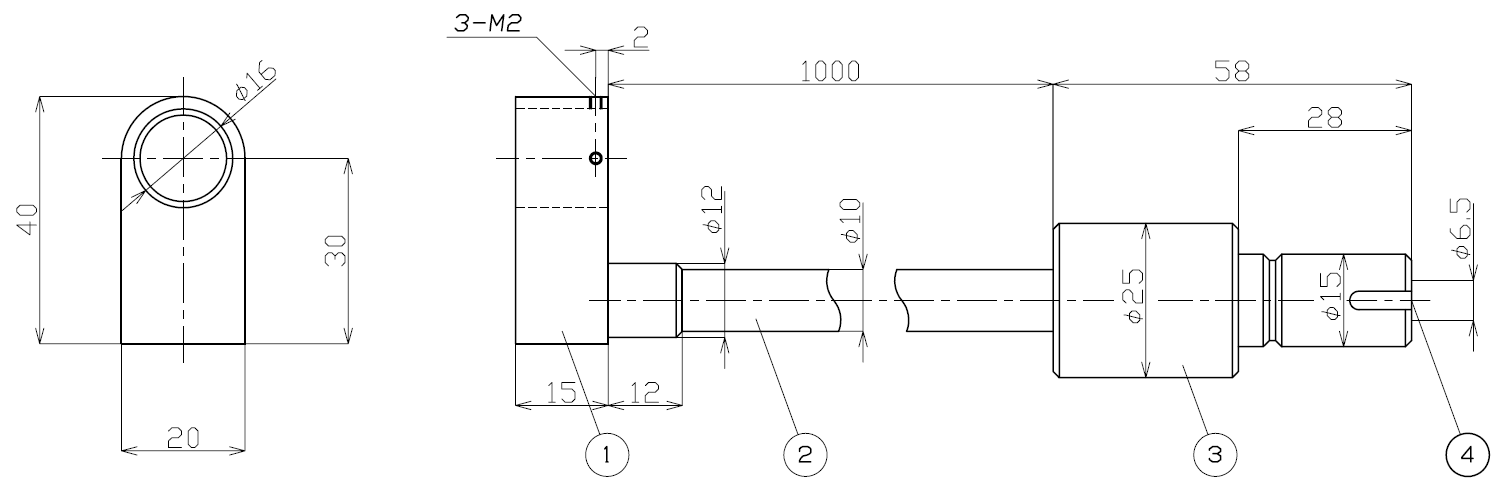

KP4.1R-1000D16 標準生産品 KP4.1R-1000D16.png  ・KTX-50Rにしかご使用になれません・ファイバー被覆はPVCのみ
KP4.1R-1500D16 標準生産品
KP4.1R-2000D16 標準生産品
