※特殊光学系につきましては、全て各テーマ毎に異なる要求仕様を綿密に検討し、最適な光学系を一品一様でご提案できるよう完全フルオーダー制とさせていただいております。
多種多様な特殊光学系の仕様例は【仕様表】をご参照下さい。
特殊光学系については下記問い合わせフォームから、もしくは各営業担当者へお気軽にお問い合わせください。
【問い合わせフォーム】
※特殊光学系につきましては、全て各テーマ毎に異なる要求仕様を綿密に検討し、最適な光学系を一品一様でご提案できるよう完全フルオーダー制とさせていただいております。
多種多様な特殊光学系の仕様例は【仕様表】をご参照下さい。
特殊光学系については下記問い合わせフォームから、もしくは各営業担当者へお気軽にお問い合わせください。
【問い合わせフォーム】
1カメラ上下2視野光学系 | ![]()
【特徴】
・1カメラ構成のため、安価に上下二視野光学系を導入可能。 ・複雑な上下カメラ切替機構を省略し、シンプルなアライメント用光学系を構築でき、タクトタイムの大幅短縮を実現。 ・上下視野の入れ替えは照明のON/OFF操作のみの瞬間切替え。 ・上下各視野に必要に応じて同軸照明と斜光照明の両方またはいずれかを組み込み、各ワークに合わせた最適な照明条件を搭載可能。 ・レンズ光学倍率(視野サイズ)は上下同一となります。 ・構造上、上下各視野WDの設定に制約があります。 |

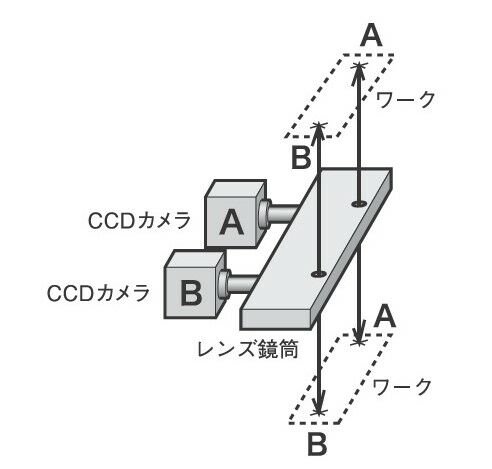

2カメラ上下同時2視野光学系
|
![]() ・2カメラ構成とすることで、上下視野を別々に検討することができ、仕様の自由度が向上。 ・複雑な上下カメラ切替機構を省略し、シンプルなアライメント用光学系を構築でき、タクトタイム大幅短縮を実現。 ・常時、上下視野画像が得られるため、アライメント作業の上下同時進行が可能。 ・上下の光学系が内部で独立しているため、1カメラ上下2視野光学系 と比較し画像劣化が少ない、良好な画像を取得可能。 ・上下各視野に必要に応じて同軸照明と斜光照明の両方またはいずれかを組み込み、各ワークに合わせた最適な照明条件を搭載可能。 ・レンズを上下個別選定することができるため、倍率(視野サイズ)をや波長域等、上下別々にすること可能。 ・カメラも上下個別選定ができるため、例えばAカメラは可視光用、Bカメラは赤外(NIR)用といった使い分けが可能。 |
2カメラ上下4視野光学系
|
![]() ・1カメラ上下二視野光学系を横に2台並べて一体化させた構造。 ・近接した2つのアライメントマークを高精度に位置合わせが可能。 ・4か所同時観察を実現しつつ、コンパクトな光学系を検討可能。 ・上下各視野に必要に応じて同軸照明と斜光照明の両方またはいずれかを組み込み、各ワークに合わせた最適な照明条件を搭載可能。
|
2カメラ変倍光学系
|
![]() |
2カメラ2焦点位置光学系 | ![]() |
