LED光源装置やハロゲンランプ光源装置用の
内向き照射リングライトガイドです。
■特長

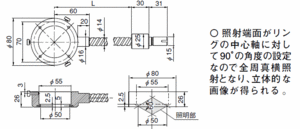

・照射端面がリングの中心軸に対して90°の設定のため、
全周真横へ照射する形となり、より立体的な画像を得ることが
できます。
・反射しやすいワークの細かい傷や凹凸検査に最適
ライトガイドの長さは、型番の「-(ﾊｲﾌﾝ)」以降の数字です。
内向き照射リングライトガイドはすべて
F=フレキシブル(柔らかな材質）

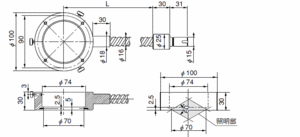

| 型 名 | ライトガイド長さ | 結束径 | リング内径 | 図面(クリックで開きます） |
|---|---|---|---|---|
| FG8R-1000FD55-50H | 1000mm | φ8 | φ55 | FG8R-1000FD55-50H.pdf |
| FG8R-1500FD55-50H | 1500ｍｍ | |||
| FG8R-2000FD55-50H | 2000ｍｍ | |||
| FG10R-1000FD74-70H | 1000ｍｍ | φ10 | φ74 | FG10R-1000FD74-70H.pdf |
| FG10R-1500FD74-70H | 1500ｍｍ | |||
| FG10R-2000FD74-70H | 2000ｍｍ |
