出射部のファイバーを平らに配置したライトガイドです
シート状のワークやLCD・PDPの基板や製品の欠陥検査など、
ラインセンサーカメラを用いた検査に最適。
様々な内径・外径の製品をラインナップしておりますので
照射対象の大きさや形状に合わせて選定して下さい
ライン型ライトガイドのチューブ材質は
すべてフレキシブル(柔らかな素材）
|
型 名 |

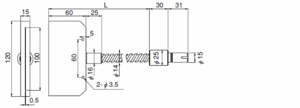

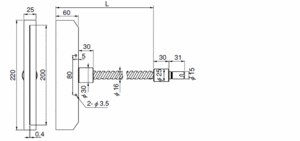

ライトガイド長さ | 結束径 | スリット長さ | 図 面 （クリックで拡大します） |
|---|---|---|---|---|
| FG6L-1000F W30R | 1000mm |
φ6 |
30mm |
FG6L-1000FW30R.pdf |
| FG6L-1500F W30R | 1500mm | |||
| FG6L-2000F W30R | 2000mm | |||
| FG8L-1000F W50R | 1000mm | φ8 | 50mm | FG8L-1000FW50R.pdf |
| FG8L-1500F W50R | 1500mm | |||
| FG8L-2000F W50R | 2000mm | |||
| FG8L-1000F W100R | 1000mm | φ8 | 100mm | FG8L-1000FW100R.pdf |
| FG8L-1500F W100R | 1500mm | |||
| FG8L-2000F W100R | 2000mm | |||
| FG9L-1000F W200R | 1000mm | φ9 | 200mm | FG9L-1000FW200R.pdf |
| FG9L-1500F W200R | 1500mm | |||
| FG9L-2000F W200R | 2000mm |
