ZEISS Dimension®

工業用高精細レンズシリーズ

最大4/3型サイズのイメージセンサー用に設計されており、並外れた超高画質で産業用アプリケーションの高い要求を満たします

4/3型 大型エリアセンサに対応

4/3型、マイクロフォーサーズ(17.3x13.8mm)の大型センサに対応

大型かつ高精細化する工業用センサニーズにいち早く対応したレンズ設計

2.0µm対応の超高分解能

「Pregius S」技術を搭載した、最新の第4世代SONY CMOSセンサとして、

2020年に新たにリリースされるピクセルピッチ2.74µmの1.2型25MPセンサにも対応します

また、上記CMOSセンサー評価用レンズとしてもDimensionレンズが採用されています

大型センサで画像の隅まで高精細な画像を再現

ZEISS Dimensionレンズは収差補正を最適化し、画像の隅々まで均一な性能を発揮できるよう設計されています。

特殊低分散ガラスなどを多数使用し、マイクロフォーサーズの大型センサ対応としながら、超高精細な2µmの分解能を実現しています。

大判な印刷面や緻密な電子基板など、広範囲を一括でカバーして欠点を見つける検査アプリケーション等に最大の効果を発揮します。

ディストーションの発生を極小に抑えた設計

ZEISS Dimensionレンズはディストーションの発生を極力抑えた設計としています。

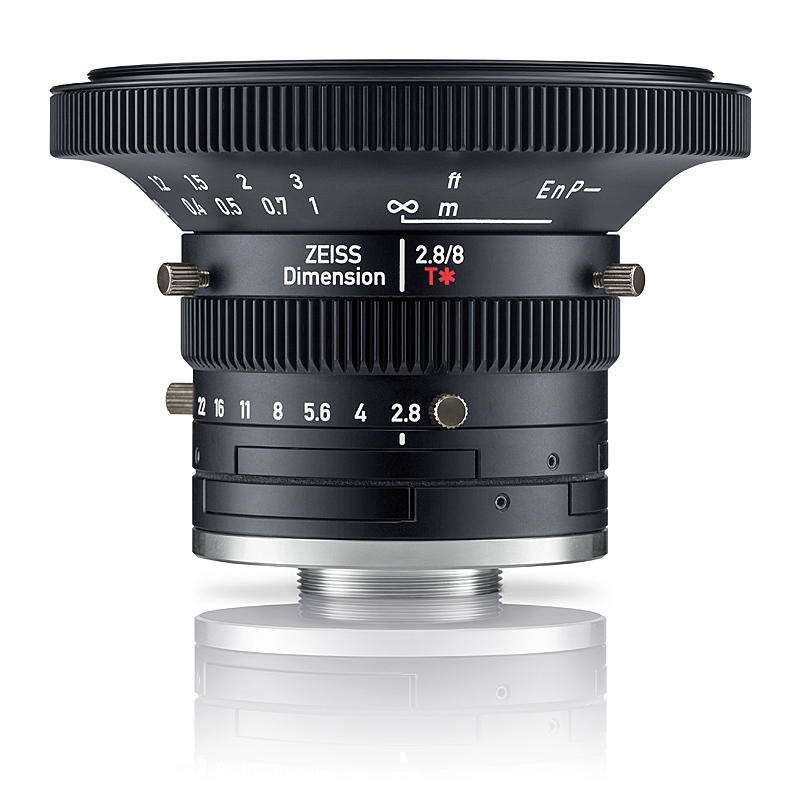

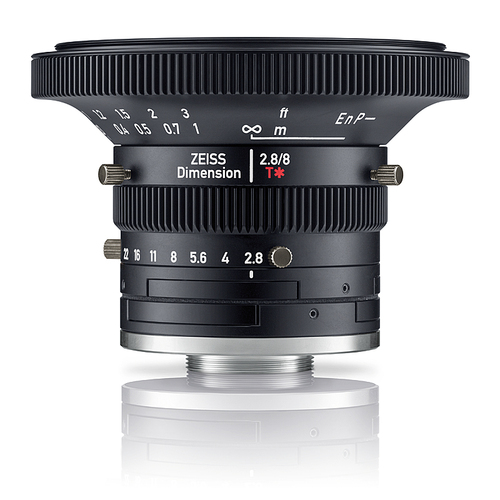

大型センサ対応でありながら、例えば水平画角が90°を超えるDimension 2.8/8の超広角レンズにおいても0.5%以下に抑えています。

基板実装や大判印刷物の検査や画像計測に効果を発揮します。

色収差にも配慮し色にじみのないクリアな画質

ZEISS Dimensionレンズはマイクロフォーサーズの大型センサの周辺まで色にじみのないクリアな画質を実現しています。

広い撮影範囲内の中から、小さなバーコードラベルやエリアコードラベルを認識するような検査はもちろん、OCRによる文字認識、印刷物の印刷内容比較検査にも、にじみのないクリアな画像を取得できることで、認識率向上・検査精度の向上に貢献します。

ZEISS T* コーティング

ZEISS Dimensionレンズには、すべてZEISS T *コーティングが施されています。

反射のない高コントラストの画像を実現し、可視域から近赤外波長範囲まで均一で高い透過率を保証します。

可視光下での画像解析のほか、近赤外光を使用した果物や野菜の選果、シリコンウェーハやパネルの欠陥、科学分析、医療・医薬品などのアプリケーションに対応します。

絞り・フォーカス用固定ネジを標準装備

最高の画質を確保するには、外部振動による干渉を排除することが非常に重要です。

ZEISS Dimensionレンズの絞りとフォーカスリングにそれぞれ3つの固定ネジが付いています。

これらは、振動によりレンズ設定が意図せずにシフトするのを防ぎ検出率の低下やエラーの発生を抑えます。
